零件名称

阀体、阀瓣

密封圈

材料

WCB、不锈钢

丁腈橡胶、三元丙橡胶、聚四氟乙烯

型号

公称压力PN(mm)

试验压力 PS(Mpa)

适用温度℃

适用介质

壳体

密封

硬密封

软密封

油、水、酸碱等液体

WM410-10

1.0

1.5

1.1

≤400

≤120

 (最高≤250)

WM410-16

1.6

2.4

1.76

WM410-25

2.5

3.75

2.75

WM410-40

4.0

6.0

4.4

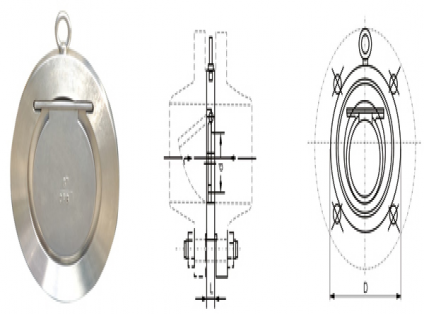

公称通径 DN(mm)

尺寸

d

L

D

-

-

PN1.0

PN1.6

PN2.5

PN4.0

50

25

15

22

109

109

109

109

65

38

15

22

129

129

129

129

80

46

15

22

144

144

144

144

100

72

15

24

164

164

170

170

125

95

16

26

194

194

186

186

150

114

19

29

221

221

226

226

200

140

29

43

275

275

286

293

250

188

29

43

330

331

343

355

300

216

38

50

380

386

403

420

350

263

41

52

440

446

460

477

400

305

51

62

491

498

517

549

450

356

51

62

541

558

567

574

500

406

65

80

596

620

627

631

600

482

70

90

698

737

734

750

法兰连接尺寸

结构长度

压力试验

DIN、ANSI、GB（适合中国地区）

DIN、ANSI

API 598
