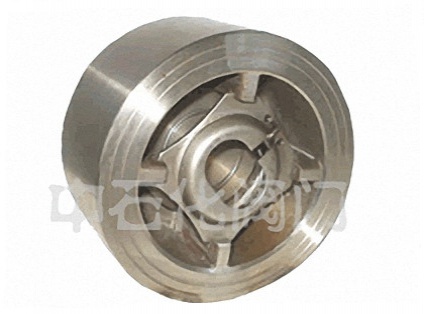

首页 > 产品中心 > 止回阀 > H71H/W止回阀硬密封H对夹升降式H直通止回阀

产品概述零件材质性能规范产品尺寸技术规范

止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。止回阀根据材质的不同，可以适用于多种介质的管路上。止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。

配管法兰	公称压力	常规产品型号
JB/T74-90 GB9112-9124、HG20592-20614	PN1.0MPa	H71H-10C	H71W10P	H71W10P8	H71W10P3	H71W10R	H71W10R8	H71W10R3
	PN1.6MPa	H71H-16C	H71H-16P	H71H-16P8	H71H-16P3	H71H-16R	H71H-16R8	H71H-16R3
	PN2.5MPa	H71H-25	H71H-25P	H71H-25P8	H71H-25P3	H71H-25R	H71H-25R8	H71H-25R3
	PN4.0MPa	H71H-40	H71H-40P	H71H-40P8	H71H-40P3	H71H-40R	H71H-40R8	H71H-40R3
	PN6.3MPa	H71H-63	H71H-63P	H71H-63P8	H71H-63P3	H71H-63R	H71H-63R8	H71H-63R3
	PN10.0MPa	H71H-100	H71H-100P	H71H-100P8	H71H-100P3	H71H-100R	H71H-100R8	H71H-100R3
	PN16.0MPa	H71H-160	H71H-160P	H71H-160P8	H71H-160P3	H71H-160R	H71H-160R8	H71H-160R3
CB/T9112-9124、HG20615-20635、SH3406	PN2.0MPa	H71H-20C	-	H71H-20P8	H71H-20P3	-	H71H-20R8	H71H-20R3
	PN5.0MPa	H71H-50	-	H71H-50P8	H71H-50P3	-	H71H-50R8	H71H-50R3
	PN11.0MPa	H71H-110	-	H71H-110P8	H71H-110P3	-	H71H-110R8	H71H-110R3
	PN15.0MPa	H71H-150	-	H71H-150P8	H71H-150P3	-	H71H-150R8	H71H-150R3
ANSIB16.5	Class150	H71H-A1C	-	H71H-A1CP8	H71H-A1P3	-	H71H-A1R8	H71H-A1R3
	Class300	H71H-A3	-	H71H-A3P8	H71H-A3P3	-	H71H-A3R8	H71H-A3R3
	Class600	H71H-A6	-	H71H-A6P8	H71H-A6P3	-	H71H-A6R8	H71H-A6R3
	Class900	H71H-A9	-	H71H-A9P8	H71H-A9P3	-	H71H-A9R8	H71H-A9R3

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	压圈	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
适用工况	适月介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		屎素等腐蚀性介质
适用工况	适用温度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

公称通径		阀门全开启时的流体阻力系数	常温下阀门全开启时的水讲E量系数			流体的流向
DN	NPS		Kv(m3=／h)	CV(U.S)	CV(U.K)	↑	↓	→
DN	NPS		Kv(m3=／h)	CV(U.S)	CV(U.K)	开启压力近似值KPa
15	1/2	6.4	2.6	3.0	2.5	3	2	2.5
20	3/4	5.1	6.4	7.5	6.3	3	2	2.5
25	4	4.1	12.6	14.8	12.3	3	2	2.5
32	11/4	4.1	19.7	23.1	19.3	3	2	2.5
40	11/2	3.8	29.5	63.9	28.9	3	2	2.5
50	2	3.5	54.6	99.9	63.5	3	2	2.5
65	21/2	3.5	85.4	150	83.7	3	2	2.5
80	3	3.2	128	286	125	3	2	2.5
100	4	2.8	244	286	249	3	2	2.5
125	5	2.9	375	439	368	3	1	2.2
150	6	3.1	522	611	512	3	1	2.2
200	8	3.2	915	1070	897	3	1	2.2

公称压女 PN MPa	公称通径 DN mm	尺寸(mm)						重量 (Kg)	配管法兰(供参考)
公称压女 PN MPa	公称通径 DN mm	L	D	D2	D3	D4	D5	重量 (Kg)	螺栓孔中心圆直径Dl	螺栓数量	螺栓直径d	螺栓长度Ll
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.80	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9.0	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
PN1.0MPa	200	140	273	165	200	208	-	24	295	8	M20	240
PN1.6MPa	200	140	273	165	200	208	-	24	295	12	M20	240
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.80	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260
PN4.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.80	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	, 95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	291	165	200	208	-	28	320	12	M27
