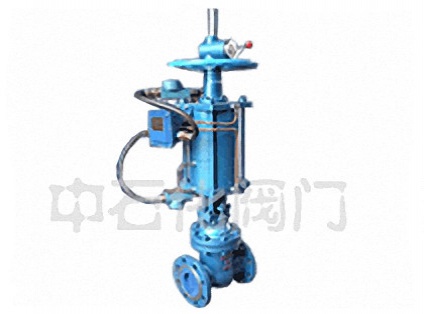

Z43WDF无导流孔平板闸阀：平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
零件名称
阀体、阀盖
闸板
阀座
阀杆
阀杆螺母
密封圈
O形密封圈
铸件
板焊件
材质
非腐蚀 型介质
WCB 碳钢
优质碳钢或 低合金钢板
2Cr13 碳钢板 MoS2处理
碳钢（表面进行特殊处理）
碳钢、合金钢（表面进行特殊处理）
铝青铜
聚四氟 乙烯
丁晴橡胶
腐蚀性 介质
A216 316L
304 316L
合金钢堆硬质合金
316钢
增强聚四氟乙烯
氟橡胶
产品名称
平板闸阀
压力等级
1.6Mpa~10Mpa
产品规格
DN50~800mm
适用温度
-25C~120C
适用介质
石油、天然气、煤气

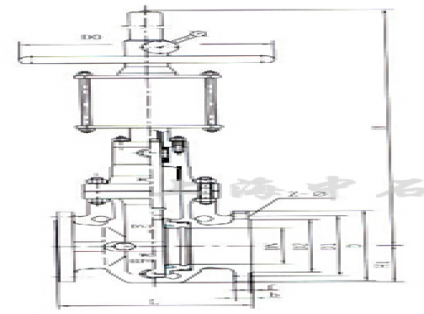

结构长度
连接尺寸
阀门驱动方式
通径范围DN
阀体结构
-
法兰连接
焊接连接
（in）
(mm)
JB/T5298-91 GB1221-89 API 6D-94
JB/T79-94 HGJ46/91 SH3406-92 ANSI B16.5
焊接破口形式 和尺寸可与 用户协商确定
手轮直接驱动
2″~16″
50~400
铸造或板焊
伞齿轮传动
6″~40″
150~1000
气动
电动
液动
