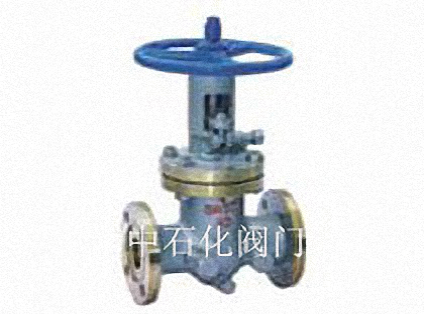

首页 > 产品中心 > 闸阀 > Z40H/Y/W闸阀硬密封Z法兰明杆Z弹性楔式闸阀

产品概述零件材质性能规范产品尺寸技术规范

闸阀(gate valve)的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀能作全开和全关 , 不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

Z40H、Z40Y、Z40W 型PN16、PN25 钢制楔式闸阀零部件材料
型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z40H-16C	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石棉
Z40H-25
Z40Y-16C			堆焊硬质合金
Z40Y-25
Z40Y-16I	铬钼合金钢	铬钼合金钢	堆焊铁基合金	柔性石棉
Z40Y-25I
Z40W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊铁基合金
Z40Y-25P
Z40Y-16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-25R

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

Z40H、Z40Y、Z40W 型PN16、PN25 钢制楔式闸阀主要性能参数
型号	PN	工作压力/ MPa	适用温度/ ℃	适用介质
Z40H-16C	16	1.6	≤ 425	水、蒸汽、油品
Z40H-25	25	2.5
Z40Y-16C	16	1.6
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤ 550	蒸汽、油品
Z40Y-25I	25	2.5	≤ 550	蒸汽、油品
Z40W-16P	16	1.6	≤ 150	弱腐蚀性介质
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蚀性介质
Z40Y-25R	25	2.5		腐蚀性介质

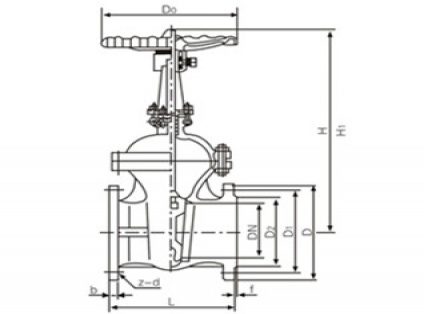

产品外形及结构尺寸（PN16）：

Z40H、Z40Y、Z40W 型PN16 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量/ kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

产品外形及结构尺寸（PN25）：

Z40H、Z40Y、Z40W 型PN25 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量/ kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	165	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	278	30	3	8×ø25	374	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700	—

1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
