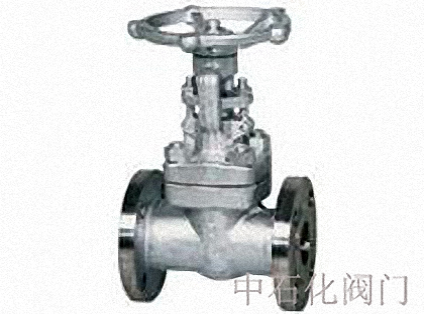

锻钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，锻钢闸阀只能作全开和全关 , 不能作调节和节流。锻钢闸阀的闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。锻钢闸阀驱动方式有：手动，气动，电动，气液联动。闸阀按材质分：铸铁闸阀、球墨铸铁闸阀、不锈钢闸阀、锻钢闸阀等。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

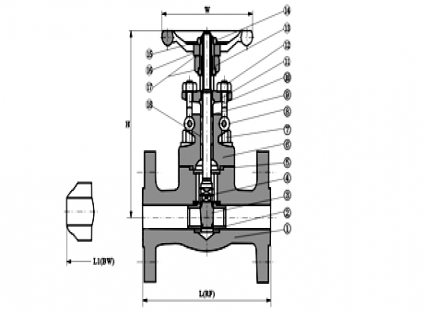

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨	316夹PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276 420	A276 304
9	填料压套	A276 410	A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 410
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	Flexible Graphite	PTFE
适用介质	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度	-29℃～425℃	-29℃～550℃	-29℃～180℃

锻钢闸阀适用于 Class150 ~ 2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上，用于截断或接通管路中的介质。在石油管道上应用较多。

尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2"

L(RF)
L1(BW)	150Lb	108	117	127	140	165	203
	300Lb	140	152	165	178	190	216
	600Lb	165	190	216	229	241	292
H	150Lb～300Lb	158	169	197	236	246	283
	600Lb	169	197	236	246	283	320
W	100	100	125	160	160	180
重量	150Lb	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
		BW	2.8	3.3	5.4	7.1	8.2	12.5
	300Lb	RTJ	4.8	6.2	9.3	14	15.5	23.4
		BW	3.5	4.4	6.8	8.1	9.2	15.4
	600Lb	RTJ	5.9	7.4	10.4	16.2	17.5	28.3
		BW	4.5	5.1	8.2	10.5	12.4	20.1
