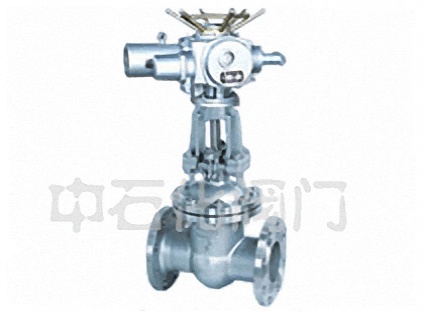

首页 > 产品中心 > 闸阀 > Z941H/W/Y闸阀硬密封电动Z法兰明杆Z单闸板楔式闸阀

产品概述零件材质性能规范产品尺寸技术规范

电动楔式闸阀是做直线运作的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此类阀门操作较简单是一种常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

暂无相关信息

型号规格	额定转矩(N.m)	公称推力(KN)	最大阀杆直径(mm)	最大转圈数(圈)	手动速比	输出转数(r/min)	电机
型号规格	额定转矩(N.m)	公称推力(KN)	最大阀杆直径(mm)	最大转圈数(圈)	手动速比	输出转数(r/min)	型号	功率(KW)	电流(A)
Z5	50	20	28	10	1:1	12	YDF112	0.12	0.7
Z10	100	40	28	50	1:1	24	YDF212	0.25	1.3
Z10	100	40	28	50	1:1	36	YDF221	0.37	1.6
Z15	150	40	28	50	1:1	24	YDF221	0.37	1.6
Z15	150	40	28	50	1:1	36	YDF222	0.55	2.4
Z20	200	100	40	50	1:1	18	YDF221	0.37	1.6
Z30	300	100	40	50	1:1	18	YDF222	0.55	2.4
Z45	450	150	48	120	1:1	24	YDF311	1.1	3.4
Z45	450	150	48	120	20:1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1:1	24	YDF312	1.5	4.5
-	-	-	-	-	20:1	36	YDF321	2.2	6.5
Z90	900	200	60	120	1:1	24	YDF321	2.2	6.5
Z90	900	200	60	120	25:1	36	YDF322	3	9
Z120	1200	200	60	120	1:1	24	YDF322	3	9
Z120	1200	200	60	120	25:1	24	YDF322	3	9
Z180	1800	325	70	150	25:1	24	YDF411	4	11
Z180	1800	325	70	150	25:1	36	YDF412	5.5	14
Z250	2500	325	70	150	25:1	24	YDF412	5.5	14
Z250	3500	700	78	120	25:1	18	YDF421	7.5	19
Z500	5000	700	78	120	25:1	18	YDF422	10	26
