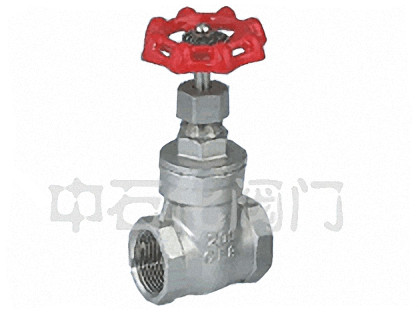

内螺纹闸阀，也叫截门，是使用最广泛的一种阀门，属于强制密封式阀门，它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。其按不同方式分为多个种类。 内螺纹闸阀具结构简单、密封性好寿、流体阻力大、调节性能较差等特点，
注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。
|

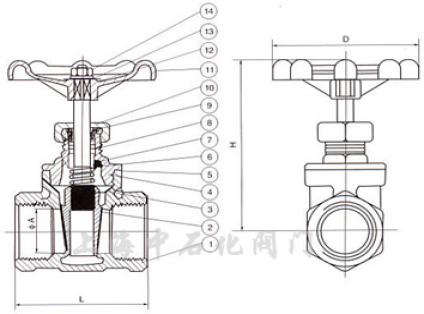

序号NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
|
2
|
闸板
|
不锈钢CF8M/CF8
|
|
3
|
阀杆
|
不锈钢SS316/304
|
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推垫片
|
不锈钢SS304
|
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
螺母
|
不锈钢SS304
|
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
|
11
|
手轮
|
铝合金
|
|
12
|
铭牌
|
铝
|
|
13
|
手轮垫片
|
不锈钢SS304
|
|
14
|
手轮螺母
|
不锈钢SS304
|
连接方式有:丝口连接、
阀门工作压力从0.1MPA-2.5MPA。
阀门口径:DN1~DN50。 (DN50以上一般用法兰连接)
阀门工作温度为-20度至245度。(随密封件,阀体材质的变化而变化)
传动方式有手动、电动、气动。
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
标准有:国标GB、JB、HB，日标JIS、JPI，美标:API、ANSI，德标DIN、非标定制等。
