首页 > 产品中心 > 闸阀 > GPZ83Y平板闸阀硬密封油田闸阀Z卡箍明杆Z单闸板平行式闸阀高压

产品概述零件材质性能规范产品尺寸技术规范

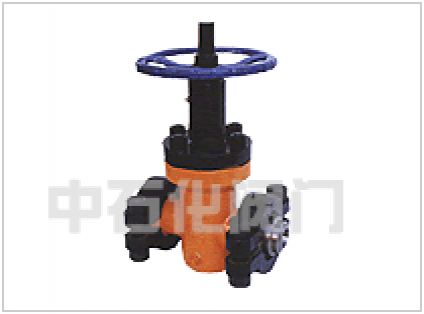

GPZ83Y高压平板闸阀结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢(焊硬质合金)	不锈钢	合金钢(焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

适用范围		PN10.0~42.0MPa	DN25~200mm
适用温度		-29~121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

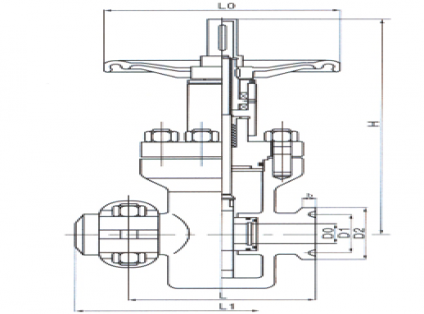

公称压力（MPa）	公称通径（MPa）	尺寸（mm）
公称压力（MPa）	公称通径（MPa）	L	L1	H	D0	D1	D2	b	L0
16 22	40	210	370	380	36	88.8	120	20	280
	50	230	410	400	45	88.8	120	20	300
	65	240	440	440	58	88.8	120	20	350
	80	270	490	500	72	107.8	140	20	360
25 35	40	230	390	380	36	88.8	120	20	280
	50	240	420	400	45	88.8	120	20	300
	65	260	460	440	58	88.8	120	20	350
	80	290	510	500	72	107.8	140	20	360

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092
