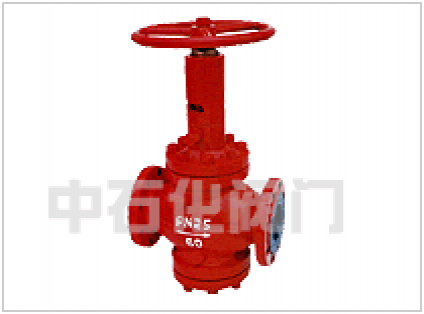

首页 > 产品中心 > 截止阀 > FJ41、FJL41、CJ41节流截止放空阀J法兰非平衡式J直通截止阀

产品概述零件材质性能规范产品尺寸技术规范

FJ41、FJL41、CJ41节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气机炼油、机场、化工、油气储运等的管道上作闭路装置。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

零件名称	阀体、阀盖	阀瓣	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
基本名称	WCB	合金钢（特殊处理）	不锈钢	合金钢（特殊处理）	铝青铜	填充聚四氟乙烯	填充聚四氟乙烯膨胀石墨	耐油密封脂
抗硫型	WCB	合金钢（特殊处理）	抗硫不锈钢	合金钢（特殊处理）	铝青铜	填充聚四氟乙烯	填充聚四氟乙烯膨胀石墨	抗硫密封脂

压力等级	常温下压力试验（MPa）				适用温度℃				适用介质
压力等级	密封	上密封	壳体	气体密封	“G”型	“D”型	普通型	抗硫型	基本型
公称压力PN（MPa）	1.6	1.76	1.76	2.4	0.6	-29～250	-46～121	-29～121	含H 2 S和Co 2 〉500Mg/m 3 的介质	石油、天然气、水等
	2.5	2.75	2.75	3.75	0.6
	4.0	4.4	4.4	6.0	0.6
	6.4	7.04	7.04	9.6	0.6
	10.0	11.0	11.0	15.0	0.6
	16.0	17.6	17.6	24.0	0.6

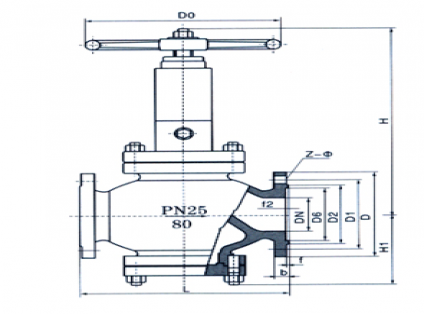

公称压力PN(MPa)	尺寸(mm)
公称压力PN(MPa)	DN(mm)	25	40	50	80	100	150	200	250
1.6	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	484	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	17	24	27	52	60	125	165	285
2.5	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	17	24	27	55	66	140	180	310
4.0	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	20	29	32	67	80	168	215	372
6.4	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	433	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	重量(Kg)	20	29	32	67	80	168	215	372
10.0	L	230	20	300	380	430	559	660	787
	H	245	265	287	409	433	531	709	817
	H1	78	106	110	152	169	225	321	399
	D0	200	250	300	350	250	400	500	500
	重量(Kg)	29	42	55	95	120	240	310	530
16.0	L	230	260	300	390	450
	H	215	265	237	414	440
	H1	78	105	110	155	175
	D0	200	250	300	350	350
	重量(Kg)	35	50	65	116	145

1、常闭状态:阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时，由于阀瓣底端面接近笼形套开糟处底边缘，此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压，从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座，进一步开启，小节流头处形成一级节流，高速流体经缓压节流后直接流向小阀瓣，由于阀套窗口边缘是最终节流面，高压介质直接冲刷节流通道时，阀瓣底端由于介质向改变产生涡流，缓减了介质地阀瓣的直接冲刷，从而阀座密封也避开了介质的直接冲刷，同时由于阀瓣密封面是锥形的，可以吹扫阀座密封面上的污物及杂质，保护密封面，从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时，整个阀门处于全放空状态，流体在冷门中的阻力较小，缩短了放空时间，提高了阀门的放空效果。
