产品概述零件材质性能规范产品尺寸技术规范

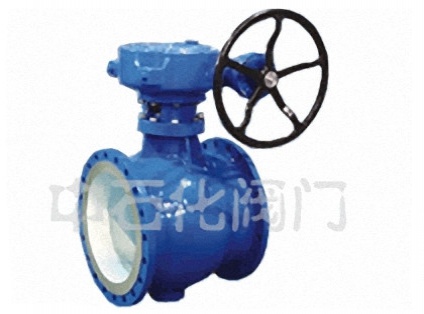

V型球阀球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中较好的，流量特性是等百分比的，可调比达100:1。是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类阀门。具体请来电联系021-6651 8677或在线咨询。

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	PTFE+不锈钢	≤150℃	水、蒸汽油品等
碳钢C型	不锈钢	≤250℃	水、蒸汽油品等
铬镍钛P型	PTFE+不锈钢	≤150℃	硝酸类
铬镍钛P型	不锈钢	≤200℃	硝酸类
铬镍钼钛钢R型	PTFE+不锈钢	≤150℃	醋酸类
铬镍钼钛钢R型	不锈钢	≤200℃	醋酸类
铬钼钒钢I型	不锈钢	≤200℃	蒸汽、冶炼能源等

阀体、阀盖	GB	WCB		ZG1Cr18NiTi		ZG0Cr18Ni12Mo2		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	2Cr13/1Cr18Ni9Ti		1Cr18Ni9Ti /表面特殊处理		0Cr18Ni12Mo2 /表面特殊处理		25Cr2Mo1V /表面特殊处理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
阀杆、固定轴	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2		25Cr2Mo1V
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193-B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

公称压力 PN	常温最大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

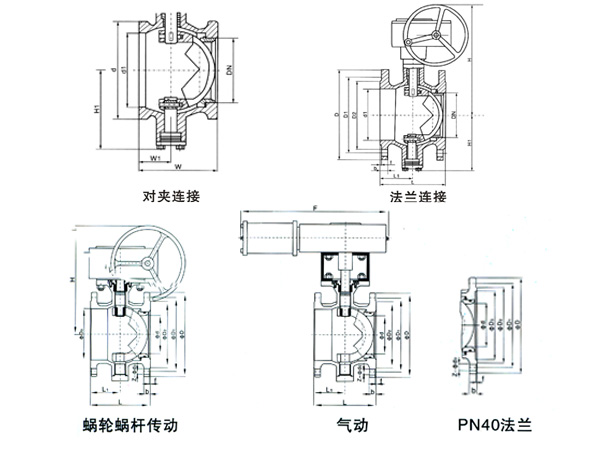

公称压力PN(MPa)	公称通径DN(mm）	尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm）	d1	L	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	25	150	115	85	65	-	2	-	14	4-14	-	75
	32	32	165	135	100	78	-	2	-	16	4-18	-	105
	40	40	180	145	110	85	-	3	-	16	4-18	-	95
	50	50	200	160	125	100	-	3	-	16	4-18	-	107
	65	65	220	180	145	120	-	3	-	18	4-18	-	142
	80	80	250	195	160	135	-	3	-	20	8-18	-	152
	100	100	280	215	180	155	-	3	-	20	8-18	-	178
	125	125	320	245	210	185	-	3	-	22	8-18	-	252
	150	150	360	280	240	210	-	3	-	24	8-23	-	272
	200	200	400	335	295	265	-	3	-	26	12-23	-	342
2.5	25	25	150	115	85	65	-	2	-	16	4-14	-	75
	32	32	165	135	100	78	-	2	-	18	4-18	-	85
	40	40	180	145	110	85	-	3	-	18	4-18	-	95
	50	50	200	160	125	100	-	3	-	20	4-18	-	107
	65	65	220	180	145	120	-	3	-	22	8-18	-	142
	80	80	250	195	160	135	-	3	-	24	8-18	-	152
	100	100	280	230	190	160	-	3	-	28	8-23	-	178
	125	125	320	270	220	188	-	3	-	30	8-25	-	252
	150	150	360	300	250	218	-	3	-	34	8-25	-	272
	200	200	400	360	310	278	-	3	-	34	12-25	-	342
4.0	25	25	150	115	85	65	58	2	4	16	4-14	-	75
	32	32	180	135	100	78	66	2	4	18	4-18	-	107
	40	40	200	145	110	85	76	3	4	18	4-18	-	95
	50	50	220	160	125	100	88	3	4	20	4-18	-	107
	65	65	250	180	145	120	110	3	4	22	8-18	-	142
	80	80	280	195	160	135	121	3	4	22	8-18	-	152
	100	100	320	230	190	160	150	3	4.5	24	8-23	-	178
	125	125	400	270	220	188	176	3	4.5	28	8-25	-	252
	150	150	400	300	250	218	204	3	4.5	30	8-25	-	272
	200	200	502	375	320	282	260	3	4.5	38	12-30	-	342
