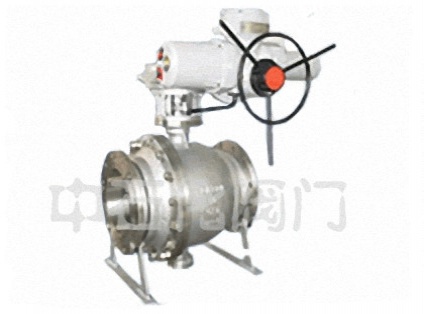

Q947型电动固定球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类阀门。具体请来电联系021-6651 8677或在线咨询。

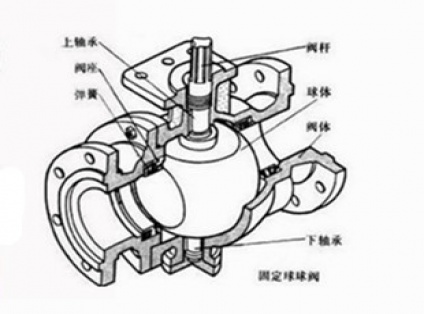

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

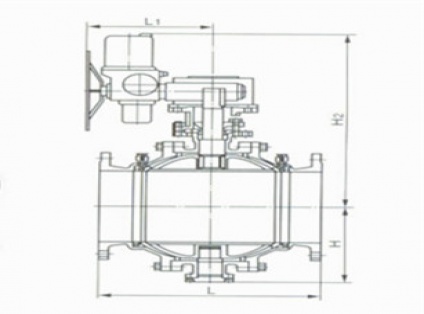

公称压力			公称通径		L		H(mm)								重量(kg)
			mm		mm		Q47		Q347		Q647		Q947		Q47		Q347		Q647		Q947		Q67		Q367		Q667		Q967
1.6 2.5			100		305		178				416		470		55				90		110		80				85		105
			125		381		252				542		520		80				120		145		75				115		140
			150		403				205		572		538				140		170		205				125		155		190
			200		502				398		736		580				220		250		275				200		230		255
			250		568				495		890		637				365		310		335				340		295		310
			300		648				580		910		684				530		485		475				500		455		445
			350		762				625		1020		796				740		600		600				695		555		545
			400		838				720		1080		842				900		955		895				845		900		840
			450		914				770		1120		874				1170		1250		1105				1105		1195		1045
			500		991				840		1150		904				1340		1550		1360				1270		1480		1290
			600		1143				1050		1210		1120				1580		1740		1495				1480		1680		1405
			700		1245				110		1300		1218				1885		2000		1850				1785		1900		1750
			800		1397				1150		1460		1328				2190		2310		2050				2070		2200		1930
公称压力 (mpa)	公称通径			L		H(mm)								重量(Kg)
	mm	in		mm		Q47		Q347		Q647		Q947		Q47		Q347		Q647		Q947		Q67		Q367		Q667		Q967
CL150	100	4		229		178		205		416		470		45		117		78		85		45				78		85
	125	5		356		252		398		542		520		58		185		107		120		58		117		107		120
	150	6		394				495		572		538				245		145		180				185		145		180
	200	8		457				580		736		580				395		220		245				245		220		245
	250	10		533				625		890		637				516		280		300				395		280		300
	300	12		610				720		910		684				756		450		445				516		450		445
	350	14		686				770		1020		796				958		570		585				756		570		585
	400	16		762				840		1080		842				1200		920		860				958		920		860
	450	18		864				1050		1120		874				1500		1140		1075				1200		1140		1075
	500	20		914				1100		1150		904				1800		1360		1310				1800		1360		1310
	600	24		1067				1150		1210		1120				2100		1620		1450				2100		1620		1450
	700	28		1245						1300		1218						1930		1810						1930		1810
	800	32		1397						1460		1328						2250		2010						2250		2010
