产品概述零件材质性能规范产品尺寸技术规范

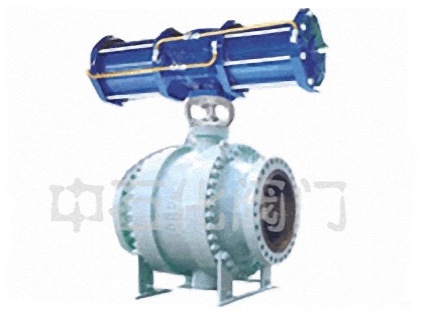

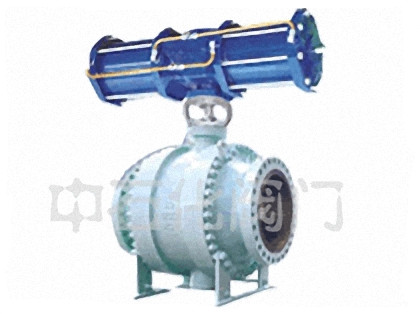

Q647气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类阀门。具体请来电联系021-6651 8677或在线咨询。

阀体	球体、阀杆	阀座
WCB	2Cr13	加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

型号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳体	密封(液)	密封(气)
	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)
Q647F-10					水、蒸汽、油品等
Q647F-16					硝酸等腐蚀性介质
Q647F-25					强氧化性介质
Q647F-64					醋酸等腐蚀性介质
Q647F-160					尿素等腐蚀性介质

PN1.0(MPa)

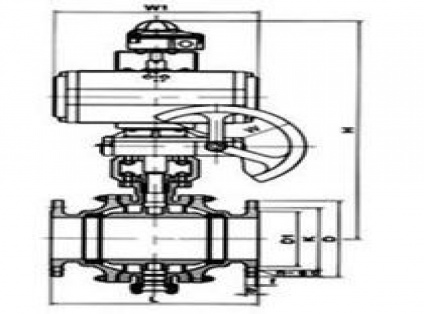

通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	90
150	394	150	280	240	210	22	8-23	572	130
200	457	200	335	295	265	24	8-23	636	203
250	533	250	390	350	320	26	12-23	726	245
300	610	300	440	400	368	26	12-23	859	399
350	686	350	500	460	428	26	16-23	927	498
400	762	400	565	515	482	26	16-25	1080	818
450	864	450	615	565	532	28	20-25	1120	1037
500	914	500	670	620	585	28	20-25	1150	1255

PN1.6(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	95
150	394	150	280	240	210	24	8-23	572	135
200	457	200	335	295	265	26	12-23	736	208
250	533	250	405	355	320	30	12-25	890	255
300	610	300	460	410	375	30	12-25	910	409
350	686	350	520	470	435	34	16-25	1020	518
400	762	400	580	525	485	36	16-30	1080	838
450	864	450	640	585	545	40	20-30	1120	1067
500	914	500	705	650	608	44	20-34	1150	1295

PN2.5(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
100	305	100	230	190	160	24	8-23	416	78
125	381	125	270	220	188	28	8-25	542	107
150	403	150	300	250	218	30	8-25	572	145
200	502	200	360	310	278	34	12-25	736	220
250	568	250	425	370	332	36	12-30	890	280
300	648	300	485	430	390	40	16-30	910	450
350	762	350	550	490	448	44	16-34	1020	570
400	838	400	610	550	505	48	16-34	1080	920
450	914	450	660	600	555	50	20-34	1120	1140
500	991	500	730	660	610	52	20-41	1150	1360

PN6.4(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	292	50	175	135	105	88	26	4-23	360	33
65	330	65	200	160	130	110	28	8-23	379	45
80	356	80	210	170	140	121	30	8-23	452	55
100	432	100	250	200	168	150	32	8-25	479	81
125	508	125	295	240	202	176	36	8-30	646	175
150	559	150	340	280		204	38	8-34	666	240
200	660	200	405	345	300	260	44	12-34	736	280
250	787	250	470	400	352	313	48	12-41	790	540
300	838	300	530	460	412	364	54	16-41	870	760
350	889	350	595	525	475	422	60	16-41	1020	980
400	991	400	670	585	525	474	66	16-48	1080	1300

PN16.0(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	368	50	215	165	132	88	36	8-25	380	80
65	419	65	245	190	152	110	44	8-30	395	120
80	381	80	260	205	168	121	46	8-30	480	155
100	457	100	300	240	200	150	48	8-34	532	195
125	-	125	355	285	238	176	60	8-41	670	250
150	610	150	390	318	270	204	66	12-41	703	480
200	737	200	480	400	345	260	78	12-48	750	620
250	838	250	580	485	425	313	88	12-54	820	960
300	965	300	665	570	510	364	100	16-54	900	1380
