产品概述零件材质性能规范产品尺寸技术规范

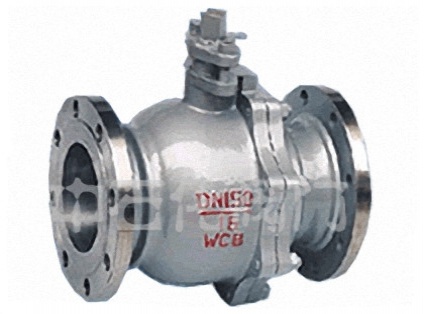

Q41F球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全径球阀轻30%左右，有利于减轻管道负荷，降低成本。球阀是一种转角为90°的旋转类阀门,密封性能优良, （全径球阀）流量系数大流阻系数小,结构简单,使用寿命长,便于维修。用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径。具体请来电联系或在线咨询。

型号		Q41F-__C	Q41F-__P
工作压力(MPa)		1.6~10.0
适用温度(℃)		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316+柔性石墨垫圈
	填料	聚四氟乙烯

压力等级		试验压力（MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

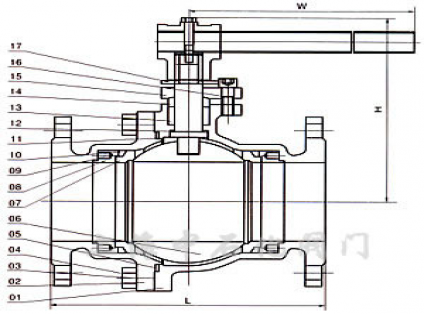

国标软密封球阀PN1.6MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

国标软密封球阀PN2.5MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

国标软密封球阀PN4.0MP主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

国标软密封球阀PN6.4MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

国标软密封球阀PN10.0MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ASNI B16.25
试验和检验	GB/T9092	AP16D	AP1598
