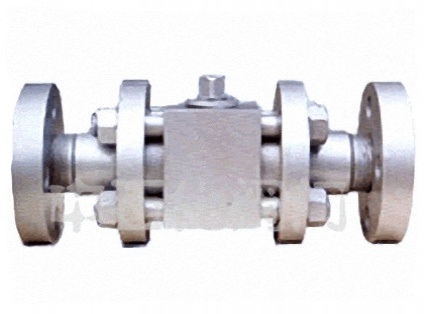

三锻式高压法兰球阀
订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类阀门。具体请来电联系021-6651 8677或在线咨询。

型号	零件名称
型号	阀体	球体、阀杆	密封圈	填料
Q41F型碳钢类	碳素铜铸件或铸件	2GrL3	增强聚四氟乙烯	聚四氟乙烯
Q41F型P类	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢
Q41F型R类	铬镍钼钛不锈钢或锻体	铬镍钼钛不锈钢

公称压力：16-32MPa
适用温度：-20～232℃～350℃
焊接类型：对焊（BW）、承插焊（SW）
三段式

公称压力：PN6.0MPa、PN22.0MPa

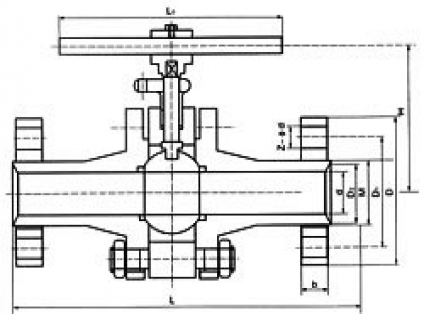

公称通径DN/mm	尺寸/mm
	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公称压力：PN32.0MPa
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900
