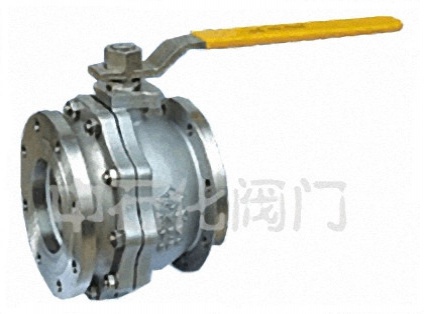

首页 > 产品中心 > 球阀 > Q41H/Y美标球阀硬密封Q法兰浮动Q直通球阀

产品概述零件材质性能规范产品尺寸技术规范

美标球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀密封副(即阀座密封面与球体密封面)材料配对为金属对金属的球阀。球阀的结构形式分为浮动球式和固定球式，连接形式为法兰连接、焊接连接及螺纹连接.

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类阀门。具体请来电联系021-6651 8677或在线咨询。

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CFB	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		-	PTFE/增强PTFE/NYLIN
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧		-	3yc-7/17-49H
O型圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

公称压力（PN）	1.6	2.5	4.0	6.4
壳体试验压力	2.4	3.8	6.0	9.6
密封试验（液）	1.8	25.8	4.4	7.0
密封试验（气）	0.5~0.7
适用介质	C P R 水、油品、蒸汽硝酸类醋酸类
适用温度	≤200

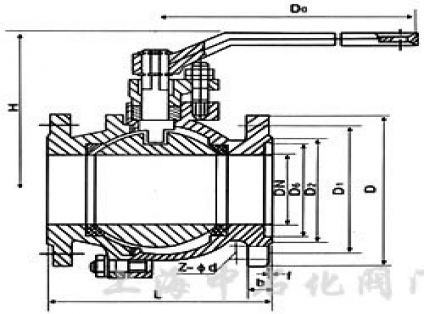

10K主要连接及重量：

尺寸	inch	1/2″	3/4″	1″	1-1/2″	2″	2-1/2″	3″	4″	5″	6″	8″	10″
	DN	15	20	25	4	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	㎏	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

20K主要连接尺寸及重量：

尺寸	inch	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
	DN	15	20	25	4	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	㎏	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

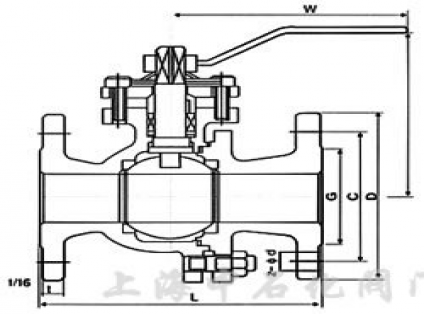

150Lb外形尺寸和连尺寸：

公称通径		单位	L	D	T	G	C	n-Φd	W	H
in	mm
1/2″	15	㎜	108	89	12	35	60.5	4-15	115	72
		in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4″	20	㎜	117	98	12	43	70	4-15	115	76
		in	4.61	3.86	0.47	2	3.13	4-0.59	5.9	3.62
1″	25	㎜	127	108	12	51	79.5	4-15	150	92
		in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
1-1/2″	40	㎜	165	127	14.3	73	89.5	4-16	200	123
		in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2″	50	㎜	178	152	15.9	92	120.5	4-19	200	132
		in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
2-1/2″	65	㎜	190	178	17.5	105	139.5	4-19	320	164
		in	7.5	7	0.69	1.12	5.50	4-0.75	12.6	6.45
3″	80	㎜	203	190	19.1	127	152.4	4-19	320	173
		in	8	7.50	0.75	5	6	4-0.75	12.6	8.6
4″	100	㎜	229	229	23.9	157	190.5	4-19	450	210
		in	9	9	0.94	6.19	7.5	4-0.75	17.72	8.26
6″	150	㎜	394	279	26	216	241.5	8-22	8000	288
		in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8″	200	㎜	457	343	29	270	298.5	8-22	1120	374
		in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14, .72
10″	250	㎜	533	406	31	324	362	12-25	1420	366
		in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12″	300	㎜	610	483	32	381	432	12-25	1420	412
		in	24	19	1.26	15	17	12-1	55.12	16.22

300Lb外形尺寸和连接尺寸：

公称通径		单位	L	D	T	G	C	n-Φd	W	H
in	mm
1/2″	15	㎜	140	95	15	35	66.5	4-15	115	72
		in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4″	20	㎜	152	117	16	43	82.5	4-19	115	76
		in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1″	25	㎜	165	124	18	51	89	4-19	150	92
		in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
1-1/2″	40	㎜	190	156	20.7	73	114.5	4-22	200	123
		in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2″	50	㎜	216	165	22.3	92	127	8-19	200	132
		in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
2-1/2″	65	㎜	241	190	25.4	105	149	8-22	320	164
		in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3″	80	㎜	283	210	28.5	127	168.5	8-22	320	173
		in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4″	100	㎜	305	254	31.8	157	200	8-22	450	210
		in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6″	150	㎜	403	318	36.6	216	270	12-22	1120	336
		in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8″	200	㎜	502	381	42	270	330	12-25	1420	385
		in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10″	250	㎜	568	444	48	324	387.5	16-29	1420	370
		in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56
