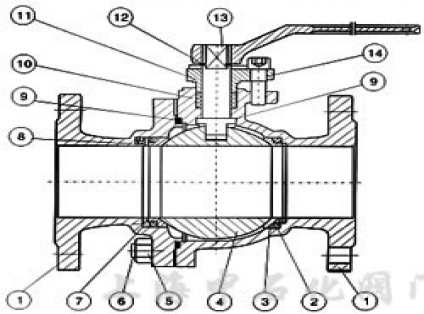

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀虂E

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀讈E

1Cr18Ni9Ti

304

10

帖菹

柔性石墨

柔性石墨

4

球虂E

1Cr13

A276-420

11

帖菹压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺謥E

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座祦E

1Cr18Ni9Ti

304

14

螺钉

35

A193-B7

压力等级

公称压力

磅级

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验压力

壳体试褋E

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试褋E

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

适用介质

纸浆、浆料、粉尘及各种固体颗粒介质

适用温度

-196~≤550E

设计标准

GB12237-89  API60 JP17S-48

法兰尺寸按

JB79-59、GB91133、HG20592-97 ANSI B16.5  JIS B2212-2214

结构长度按

GB12221-89  ANSI B16.0  JIS B2002
