上海中石化阀门制造有限公司

产品概述零件材质性能规范产品尺寸技术规范

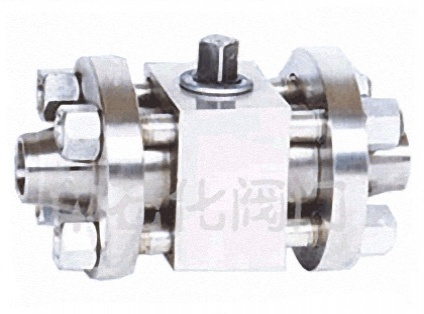

Q61F高压焊接球阀所有部件均为锻件,采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下.

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径。具体请来电联系或在线咨询。

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61N-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	铸铁WCB	聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE 对位聚本PPL	聚四氟乙烯PTFE对位聚笨PPL
硝酸类	Q61N-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸类	Q61N-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

应用规范公称压力：16-32MPa
适用温度：-20～232℃～350℃
焊接类型：对焊（BW）、承插焊（SW）

1、本产品所有部件均为锻件。

2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
