产品概述零件材质性能规范产品尺寸技术规范

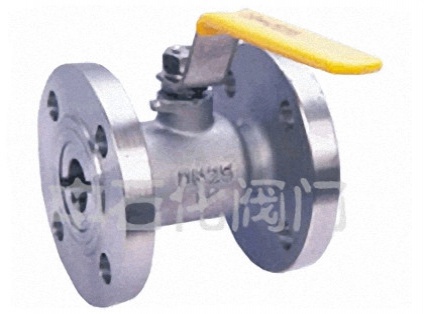

高温球阀为金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有手动，蜗轮杆传动，气动等。高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径。具体请来电联系或在线咨询。

暂无相关信息

其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。

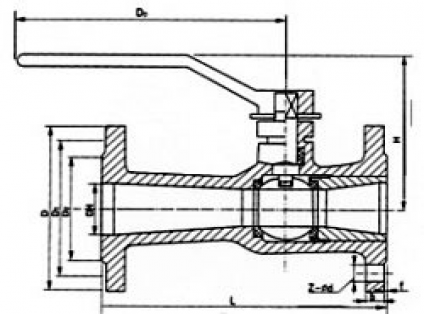

型号		公称通径DN（mm）	尺寸（mm）
			L	D			D1		D2		b-f		z-Φd		H		D
PF.QH45M-16		15	130	95			65		45		14-2		4-14		105		150
		20	150	105			75		55		16-2		4-14		110		150
		25	160	115			85		65		16-2		4-14		120		160
		32	180	135			100		78		18-2		4-18		140		180
		40	200	145			110		85		18-3		4-18		155		250
		50	230	160			125		100		20-3		4-18		175		300
		65	290	180			145		120		20-3		4-18		195		300
		80	310	195			160		135		22-3		8-18		225		320
		100	350	215			180		155		24-3		8-18		250		320
		125	400	245			210		185		26-3		8-18		270		360
		150	480	280			240		210		28-3		8-23		290		360
		200	600	335			295		265		30-3		12-23		350		450
		250	730	405			355		320		30-3		12-25		405		450
PF.QH41M-25C		15	130	95			65		45		16-2		4-14		105		150
		20	150	105			75		55		16-2		4-14		110		150
		25	160	115			85		65		16-2		4-14		120		160
		32	180	135			100		78		18-2		4-18		140		180
		40	200	145			110		85		18-3		4-18		155		250
		50	230	160			125		100		20-3		4-18		175		300
		65	290	180			145		125		22-3		8-18		195		300
		80	310	195			160		135		22-3		8-18		225		320
		100	350	230			190		160		24-3		8-23		250		320
		125	400	270			220		188		28-3		8-25		270		360
		150	480	300			250		218		30-3		8-25		290		360
		200	600	360			310		278		34-3		12-25		350		450
型号	公称通径		尺寸（mm）
			L		D	D1		D2		D6		b-f		z-Φd		H
PF.QH41M-40C	15		130		95	65		45		40		16-2		4-14		105
	20		150		105	75		55		51		16-2		4-14		110
	25		160		115	85		65		58		16-2		4-14		120
	32		180		135	100		78		66		18-2		4-18		140
	40		200		145	110		85		76		20-3		4-18		155
	50		230		160	125		100		88		20-3		4-18		175
	65		290		180	145		120		110		22-3		8-18		195
	80		310		195	160		135		121		22-3		8-18		225
	100		350		230	190		160		150		24-3		8-23		250
	125		400		270	220		188		176		28-3		8-25		270
	150		480		300	250		218		204		30-3		8-25		290
	200		600		375	320		282		260		38-3		12-30		350

高温球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

高温球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
