阀体
Body

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体 阀杆
Ball Stem

2Cr13

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀 座
Seat

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片
Shim

聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket

阀杆座
Stem Seat

聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite

填料压盖
Gland

WCB

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度
Temperature

-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)

介质
Medium

水 蒸汽 油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea

公称压力NominalPressure

1.6

2.5

4.0

强度试验
Shell Test

2.4

3.8

6.0

水密封试验
Water Seal Test

1.8

2.8

4.4

气密封试验
Air Seal Test

0.4-0.7

1.6MPa

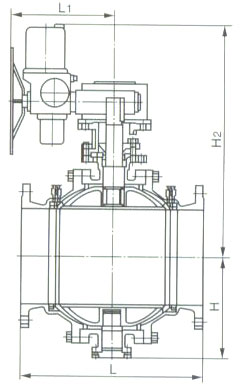

DN

L

D

D1

D2

b

n-φd

H0

H1

H2

凸面法兰
RF

Q947F

16C

16P

16R

32

140

135

100

78

16

4-18

30

-

-

40

165

145

110

85

16

4-18

32

-

-

50

178

160

125

100

16

4-18

43

-

-

65

190

180

145

120

18

4-18

70

-

-

80

203

195

160

135

20

8-18

110

-

-

100

305

215

180

155

20

8-18

150

-

-

125

356

245

210

185

22

8-18

200

-

-

150

394

280

240

210

24

8-23

230

-

-

200

457

335

295

265

26

12-23

260

-

-

250

533

405

355

320

30

12-25

283

-

-

300

610

460

410

375

30

12-25

380

-

-

350

686

520

470

435

34

16-25

425

-

-

400

762

580

525

485

36

16-30

492

-

-

500

914

705

650

608

44

20-34

555

-

-

600

1067

840

770

718

48

20-41

675

-

-

700

1245

910

940

788

50

24-41

850

-

-

2.5MPa

DN

L

D

D1

D2

b

n-φd

H0

H1

H2

凸面法兰
RF

Q947F

25

25P

25R

32

180

135

100

78

18

4-18

30

-

-

40

190

145

110

85

18

4-18

32

-

-

50

216

160

125

100

20

4-18

43

-

-

65

241

180

145

120

22

8-18

70

-

-

80

283

195

160

135

22

8-18

110

-

-

100

305

230

190

160

24

8-23

150

-

-

125

381

270

220

188

28

8-25

200

-

-

150

403

300

250

218

30

8-25

230

-

-

200

502

360

310

278

34

12-25

260

-

-

250

568

425

370

332

36

12-30

283

-

-

300

648

485

430

390

40

16-30

380

-

-

350

762

550

490

448

44

16-34

425

-

-

400

838

610

550

505

48

16-34

492

-

-

500

991

730

660

610

52

20-41

555

-

-

600

1143

840

770

718

56

20-41

675

-

-

700

1346

955

875

815

60

24-48

850

-

-

4.0MPa

DN

L

D

D1

D2

D6

b

n-φd

H0

H1

H2

凸凹法兰
RF

Q947F

40

40P

40R

32

180

135

100

78

66

18

4-18

30

-

-

40

190

145

110

85

76

18

4-18

32

-

-

50

216

160

125

100

88

20

4-18

43

-

-

65

241

180

145

120

110

22

8-18

70

-

-

80

283

195

160

135

121

22

8-18

110

-

-

100

305

230

190

160

150

24

8-23

150

-

-

125

381

270

220

188

176

28

8-25

200

-

-

150

403

300

250

218

204

30

8-25

230

-

-

200

502

375

320

282

260

38

12-30

260

-

-

250

568

445

385

345

313

42

12-34

283

-

-

300

648

510

450

408

364

46

16-34

380

-

-

350

762

570

510

465

422

52

16-34

425

-

-

400

838

655

585

535

474

58

16-41

492

-

-

500

991

755

670

612

576

62

20-48

555

-

-

600

1143

890

795

730

678

62

20-54

675

-

-

700

1346

995

900

835

768

68

24-54

850

-

设计与制造
Design and Manufacture

结构长度
Face To Face

法兰尺寸
Flange Dimension

压力-温度
Pressure Temperature Lating

试验-检验
Inspection And Test

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092
