首页 > 产品中心 > 截止阀 > BJ45W保温截止阀硬密封夹套J法兰非平衡J直流截止阀

产品概述零件材质性能规范产品尺寸技术规范

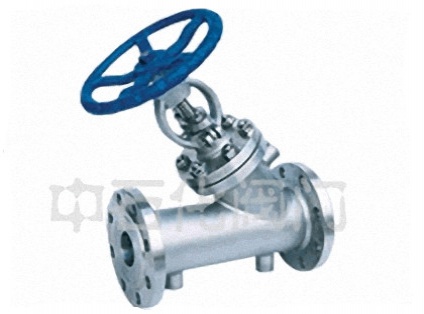

BJ45W保温夹套直流式截止阀，是主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。

零件名称	阀体、阀盖	阀关瓣	垫片
JB45W-25P\BJ45W-40P\BJ45W-64P	铬镍钛钢	铬镍钛钢+硬质合金	聚四氟乙烯
JB45W-25P\BJ45W-40P\BJ45W-64P	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯

型号	公称压力 PN（Mpa）	试验压力PS(MPa)		工作温度（℃）	适用介质	工作蒸汽压力（Mpa）
型号	公称压力 PN（Mpa）	壳体	密封（水）	工作温度（℃）	适用介质	工作蒸汽压力（Mpa）
BJ45W-25P	2．5	3．75	2．75	≤200	硝酸类	≤1.0
BJ45W-40P	4．0	6．0	4．4
BJ45W-64P	6．4	9．0	6．6
BJ45W-25P	2．5	3．75	2．75		醋酸类
BJ45W-40P	4．0	6．0	4．4
BJ45W-64P	6．4	9．0	6．6

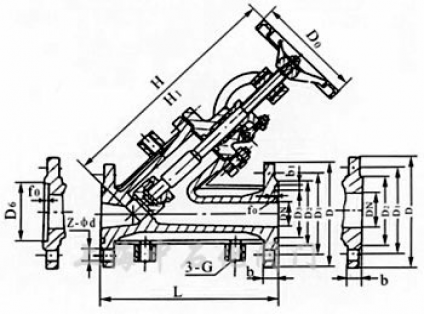

公称压力PN( MPa）	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	D3	b1	f0	b	D6	3-G	Z-φD	H	H1	DO
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-φ14	250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8	4-φ14	292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8	4-φ18	340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2	4-φ18	338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2	4-φ18	360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2	4-φ18	410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2	4-φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2	4-φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2	4-φ25	560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2	4-φ25	625	737	360
	150	550	330	280	248	212	11	4.5	32	204	1/2	4-φ25	720	790	360
