公称压力

16

32

Mpa

壳体试验

24

48

密封试验

17.6

35.2

气密封试验

0.5-0.7

适用介质

C

P

R

水、油品、蒸汽

氮氢混合气

碱液、液氨

适用温度（℃）

≤200

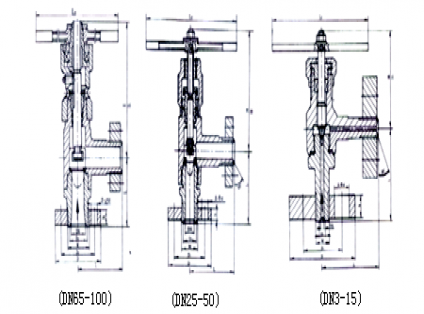

型 号

通径
DN（mm）

主要连接尺寸

外形尺寸

L

D

D1

M

D2

b

Z-фd

LO

H

H1

AJ44H-320
AL44H-320

3

60

70

42

M14×1.5

10

15

3-16

100

71

77

6

60

70

42

M14×1.5

10

15

3-16

150

80

94

J44Y-160
L44Y-160

10

90

95

60

M24×2

10

20

3-18

200

260

275

15

105

95

60

M24×2

16

20

3-18

200

268

288

J44Y-320
L44Y-320

10

90

95

60

M24×2

10

20

3-18

200

268

275

15

105

105

68

M33×2

17

20

3-18

200

268

288

J44Y-160
L44Y-160

25

120

102

68

M33×2

28

20

3-18

300

225

245

32

135

115

80

M42×2

37

22

4-18

300

222

248

40

165

165

115

M52×2

47

28

6-26

350

265

300

50

190

165

115

M64×3

59

32

6-26

400

303

345

J44Y-320
L44Y-320

25

120

115

80

M42×2

35

22

4-18

300

225

245

32

135

135

95

M48×2

41

25

4-22

300

222

248

40

165

165

115

M64×3

58

32

6-26

350

265

300

50

190

200

145

M80×3

70

40

6-29

400

303

345

GJ44H-160
GL44H-160

65

215

200

145

M80×3

73

40

6-29

710

430

490

80

260

225

170

M100×3

93

50

6-33

810

520

600

100

290

260

195

M125×4

115

60

6-36

850

595

685

GJ44H-320
GHJ44H-320

65

215

225

170

M100×3

90

50

6-33

710

430

490

80

260

260

195

M125×4

112

60

6-36

810

520

600

100

290

300

235

M155×4

130

75

8-39

850

595

285
