产品概述零件材质性能规范产品尺寸技术规范

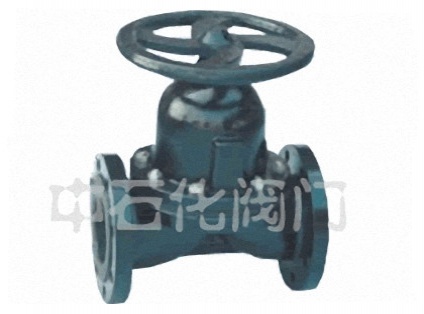

手动隔膜阀是带尾阀、具有可消毒灭菌功能的新型阀门，手动〔手轮〕驱动直通式截止阀。EPDM隔膜材料、精密铸造不锈钢阀体、抛光直通无死角通道，并且具有开、关限位及状态显示功能。该阀门耐酸、耐碱、无外漏、不染菌、易消毒以及维护方便。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

暂无相关信息

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
型号	公称压力 PN（Mpa）	壳体试验	密封试验	适用介质	工作温度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

型号	公称通径 DN（mm）	尺寸								质量（㎏）
型号	公称通径 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	质量（㎏）
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
