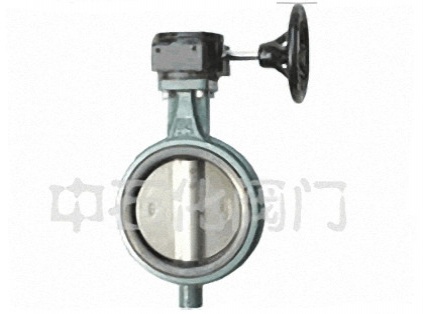

软密封对夹式蝶阀的蜜蜂阀座材料采用合成橡胶、聚四氟乙烯精致而成、密封性能良好
结构简单、双向密封、结构紧凑、轻巧、价格经济实惠
阀门90度回转，启闭迅速、操作灵活轻便
软密封型中心式结构，中心式软密封得分，阀杆从蝶板的中心通过，蝶阀连接形式可采用对夹式，单夹凸耳式、法兰式
根据不同的工况要求，可提供防腐脱硫专用得分、无销对夹式蝶阀，防止介质在锥销处残留和腐蚀锥销、造成阀门泄漏
|
名称 |
材料 |
|
阀体 |
铸铁、球墨铸铁、WCB、不锈钢 |
|
阀板 |
CF8M、球墨铸铁、铝青铜、衬橡胶阀板 |
|
阀杆 |
316不锈钢、416不锈钢、蒙乃尔 |
|
阀座 |
NBR、EPDM、Viton、PTFE |
|
公称通径DN(mm) |
50~1600 |
|||
|
公称压力PN(MPa) |
1.0 |
0.6 |
0.25 |
|
|
试验压力Ps(MPa) |
强度试验 |
1.5 |
0.9 |
0.375 |
|
密封试验 |
1.1 |
0.66 |
0.275 |
|
|
适用介质 |
水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质 |
|||
|
适用温度 |
-40℃~160℃ |
|||
公称通径
尺寸 (mm)
H1
H2
D1
D2
A
B
L1
L2
φ 1
φ 2
φ 3
65
76
143
145
109
28
170
46
47
126
70
26.5
80
89
155
160
124
28
170
46
65
126
70
18
100
104
170
185
153
33
260
52
91
15 8
90
24.5
125
118
190
215
185
33
260
56
112
19
90
23
150
132
210
238
206
33
260
56
146
19
90
25
|

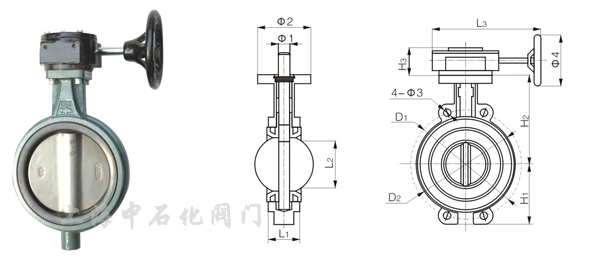

公称通径 |
尺寸 |
|||||||||||
|
H1 |
H2 |
H3 |
D1 |
D2 |
L1 |
L2 |
L3 |
φ1 |
φ2 |
φ3 |
φ4 |
|
|
50 |
70 |
130 |
68 |
120 120 |
95 |
43 |
32 |
245 |
126 |
70 |
23 23 |
152 |
|
65 |
76 |
143 |
68 |
145 145 |
109 |
46 |
47 |
245 |
126 |
70 |
26.5 26.5 |
152 |
|
80 |
89 |
155 |
68 |
160 160 |
124 |
46 |
65 |
245 |
126 |
70 |
18 18 |
152 |
|
100 |
104 |
170 |
68 |
185 185 |
153 |
52 |
91 |
245 |
15.8 |
90 |
26.5 26.5 |
152 |
|
125 |
118 |
190 |
68 |
215 215 |
179 |
56 |
112 |
245 |
19 |
90 |
23 23 |
152 |
|
150 |
132 |
210 |
68 |
238 238 |
206 |
56 |
146 |
245 |
19 |
90 |
25 25 |
152 |
|
200 |
167 |
243 |
85 |
295 295 |
264 |
60 |
194 |
400 |
22.1 |
115 |
25 25 |
300 |
|
250 |
198 |
282 |
85 |
357 357 |
316 |
68 |
242 |
400 |
285 |
115 |
29 29 |
300 |
|
300 |
239 |
310 |
102 |
407 407 |
373 |
68 |
292 |
400 |
31.7 |
140 |
29 29 |
305 |
|
350 |
267 |
368 |
102 |
467 467 |
436 |
78 |
325 |
400 |
31.7 |
140 |
30 30 |
305 |
|
400 |
309 |
400 |
121 |
515 525 |
488 |
102 |
380 |
431 |
33.15 |
197 |
26 30 |
290 |
|
450 |
328 |
422 |
121 |
565 585 |
539 |
114 |
428 |
431 |
38 |
197 |
26 30 |
290 |
|
500 |
361 |
480 |
125 |
620 650 |
593 |
127 |
474 |
488 |
41.15 |
197 |
26 33 |
300 |
|
600 |
459 |
562 |
150 |
725 770 |
816 |
154 |
573 |
488 |
50.65 |
276 |
30 36 |
300 |
|
700 |
530 |
770 |
158 |
840 895 |
800 |
165 |
692 |
620 |
50.65 |
276 |
30 36 |
300 |
|
800 |
600 |
835 |
163 |
950 1015 |
905 |
190 |
780 |
620 |
56.82 |
276 |
30 36 |
300 |
|
900 |
660 |
910 |
172 |
1050 1115 |
1005 |
203 |
950 |
620 |
56.82 |
276 |
30 36 |
300 |
|
1000 |
740 |
998 |
187 |
1160 1230 |
1110 |
216 |
1150 |
620 |
62.33 |
276 |
30 36 |
300 |
|
1200 |
880 |
1113 |
196 |
1380 1455 |
1330 |
254 |
1820 |
620 |
62.33 |
276 |
30 36 |
300 |
|
法兰连接尺寸 |
结构长度 |
压力试验 |
|
DUB、ANSI、GB（适合中国地区） |
DIN、ANSI |
API 5 |
