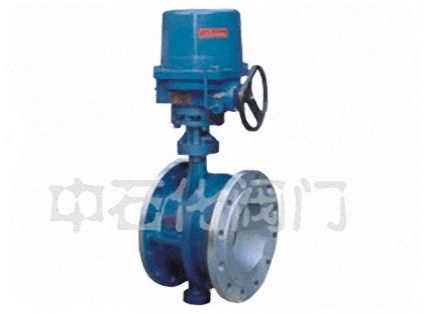

产品型号：GSd343H/F/X
产品名称：法兰式伸缩蝶阀
产品特点：本蝶阀适用于地下管网供、排水管道上作启闭或调节介质流置之用，具有耐潮、耐腐蚀、寿命长等特点。采用标准：设计标准：GB/T12238-1989 法兰连接尺寸： GB/T9113.1-2000; GB/T9113.2-2000　GB/T9115.1-2000; GB/T9115.2-2000 压力试验：GB/T13927-1992；JB/T9092-199 网法兰式伸缩蝶阀,法兰式伸缩蝶阀,伸缩蝶阀。

暂无相关信息

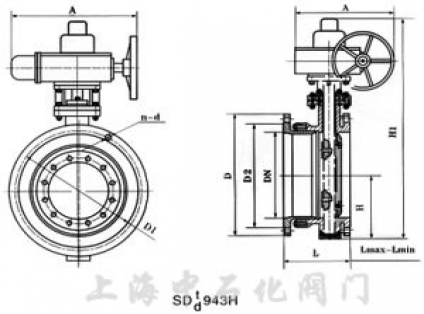

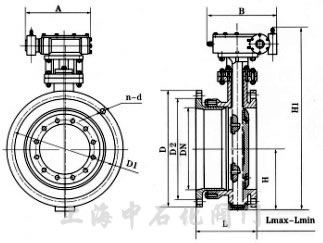

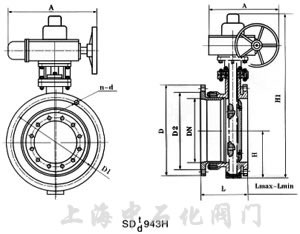

法兰式伸缩蝶阀GSd343H/F/X-6/10/16系列连接尺寸：

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径		H	H1	设计长度	设计长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计长度	设计长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
200	8	174	607	265	215	245	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	215	688	295	235	265	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	742	308	254	282	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	270	797	325	271	300	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	930	345	283	314	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	975	370	314	340	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1065	377	316	346	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1225	446	388	417	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1343	445	395	425	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1436	1060	850	900	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1616	515	455	485	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1711	525	465	495	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	1971	574	512	542	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2218	599	547	572	860	1345	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2578	640	589	615	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2689	725	670	695	860	1345	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3022	764	680	722	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
