一、产品[对夹式软密封蝶阀]的详细资料：

产品型号：D71X

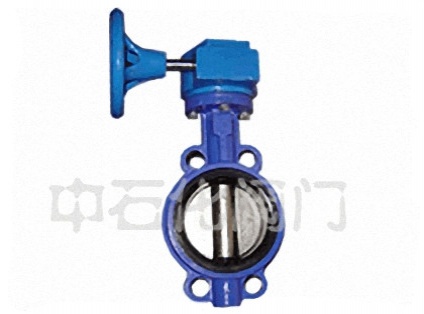

产品名称：对夹式软密封蝶阀

产品特点：用途及特点本蝶阀适用于地下管网供、排水管道上作启闭或调节介质流置之用，具有耐潮、耐腐蚀、寿命长等特点。采用标准：设计标准：GB/T12238-1989 法兰连接尺寸： GB/T9113.1-2000; GB/T9113.2-2000　GB/T9115.1-2000; GB/T9115.2-2000 压力试验：GB/T13927-1992；JB/T9092-199 软密封蝶阀价格,软密封蝶阀厂家,软密封蝶阀报价。

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

三、蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

用途及特点：

软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

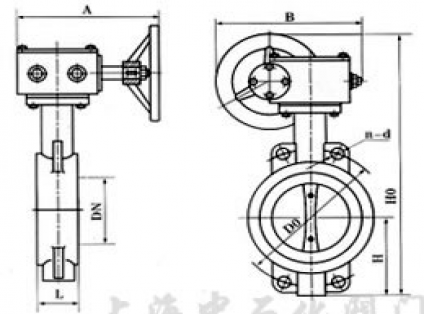

三、对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径

结构长度(标准值)

外形尺寸（参考值）

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

235

270

65

110

4-14

125

4-18

125

4-18

65

2 1/2

46

70

250

270

65

130

4-14

145

4-18

145

4-18

80

3

46

73

275

270

65

150

4-18

160

8-18

160

8-18

100

4

52

105

316

270

65

170

4-18

180

8-18

180

8-18

125

5

56

115

340

310

65

200

8-18

210

8-18

210

8-18

150

6

56

137

376

310

65

225

8-18

240

8-22

240

8-22

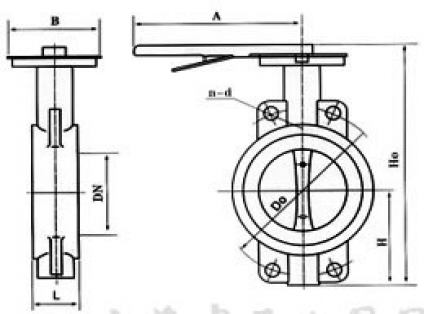

四、对夹式软密封蝶阀D371X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径

结构长度(标准值)

外形尺寸（参考值）

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

2 1/2

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

3

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

4

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

5

56

115

411

180

200

8-18

210

8-18

210

8-18

150

6

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

8

60

164

572

270

280

8-18

295

8-22

295

12-22

250

10

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

12

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

14

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

16

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

18

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

20

127

343

993

480

490

600

20-22

620

20-26

650

20-33

600

24

154

413

1131

480

490

405

20-26

725

20-30

770

20-36

700

28

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

32

190

525

1533

640

660

320

24-30

950

24-33

950

24-39

900

36

203

585

1655

750

860

1020

24-30

1050

28-33

1050

28-39

1000

40

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

48

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48

1400

56

279

910

2310

1000

925

1560

36-36

1590

36-42

1590

36-48

1600

64

318

1030

2595

1000

925

1760

40-36

1820

40-48

1820

40-56

1800

72

356

1140

2810

1100

980

1970

44-39

2020

44-48

2020

44-56

2000

80

406

1250

3100

1100

980

2180

48-42

2230

48-48

2230

48-62

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。

采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999

三、主要技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
