产品概述零件材质性能规范产品尺寸技术规范

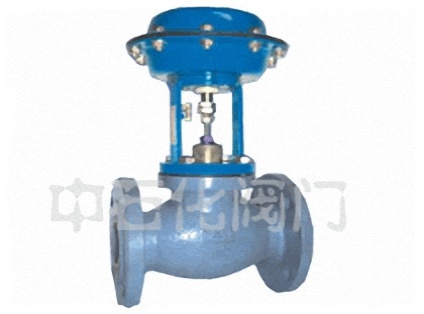

气动薄膜切断阀的发展自20世纪初始至今已有八十年的历史，先后产生了十个大类的调节阀产品,自力式阀和定位器等，调节阀和控制阀的发展历程如下:本类阀门在管道中一般应当水平安装。

阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合絹EBR> 套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合絹EBR> 虂E料：聚四氟乙烯、柔性石墨
波纹膜片：丁丒橡胶夹增强涤纶织蝸EBR> 弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀葋E鳃蚴件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

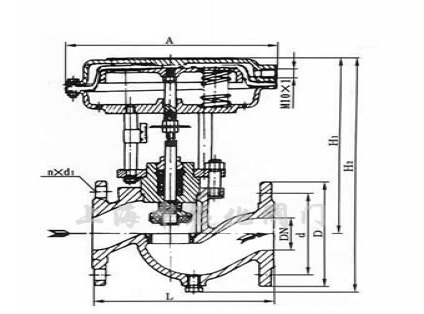

公称通径		15	20	25	32	40	50	65	80	100	125	150	200
A		E196				E232		E308			E394		E498
L	PN16 、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16 、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波纹管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H 1	PN16 、 40	50	53	58	70	75	83	93	100	110	125	143	170
H 1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H 2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H 3	PN16 、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波纹管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量 (kg)	眮E夹?/TD>	10	10	12	15	18	23	35	45	60	75	90	120
重量 (kg)	波纹管密封型	12	12	14	17	20	26	38	48	64	79	95	125

公称通径 DN(mm)		15	20	25	32	40		50	65		80	100		125		150	200
尔舀流量系数 KV	单座、双讈E/TD>	5	7	11	20	30			48	75			120	190		300		480	760
	套筒				11	20	30		48	75		120	190		300		480	760
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
尔舀行程 (mm)		8									12					20				25			40		50
有效面积 (c m 2 )	ZMQ 型	100								200				400							600			1000
	ZSQ 型	100					125								160							250
允喧旃漏量	硬密穪E1/h	- 般： 10 -4 X 阀尔舀容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀尔舀容量
	鳃哕穪E/TD>	VI 级
允喧砉瞾E (MPa)	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18			1.33	1.52			0.99	0.62		0.60		0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91			1.77	2.03			1.32	0.83		0.80		0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0			1.9	1.9			1.5	0.93		0.84		0.65	0.47
	Z M S QM	公称压力
信号压力 (kPa)	ZMQ	0 粊E250
	ZSQ	0 粊E400 ～ 600

调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等。
