ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

阀体：

阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上阀盖：常温型-20~+200℃
散热型-40~+450℃
填料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管

阀内组件：

阀芯型式：上导单座(套筒)柱塞型阀芯

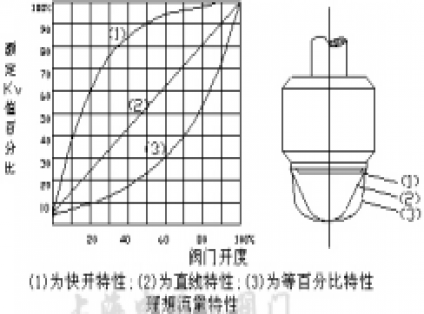

流量特性：直线特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

执行机构：

形式：多弹簧式薄膜执行机构垫片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物弹簧范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推杆：2Cr13 供气压力：0.14 0.16 0.28MPa
膜盖：A3 气源接头：内螺纹M10X1
衬套：2Cr13 环境温度：-30~+70℃
阀作用型式：气一开式，气一关式

公称通径(mm)	阀座直径(mm)	额定流量系数Kv		额定行程(mm)	薄膜有效面积cm2	固有可调比	环境温度℃	基本误差	回差	死区	额定流量系数	泄漏量
		直线	等百分比
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80		10	220	50:1	-40~+85	不带定位器±5% 带定位器±1%	不带定位器±3% 带定位器1%	不带定位器±3% 带定位器0.4%	±10%	单座10-4阀额容量（套筒10-3阀额定容量）
20	10	1.8	1.6	10	350
	12	2.8	2.5
	15	4.4	4
	20	6.9	6.3
25	25	11	10	16
40	32	17.6	16	25
	40	27.5	25
50	50	44	40
65	65	69	63	40	560
80	80	110	100
100	100	176	160
150	125	275	250	60	900
	150	440	400
200	200	690	630
250	250	1000	900	100	1400
300	300	1600	1440

ZJHP型气动单座调节阀允许压差：

开关方式	执行机构型号	弹簧范围KPa	气源压力MPa	公称通径（阀座直径）mm
气关				20				25	40	50	65	80	100	150	200
				10	12	15	20
	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	6.4 6.4 6.4	6.19 6.4 6.4	3.96 6.4 6.4	2.2 6.4 6.4	1.4 6.4 6.4
	ZHA-23	20-100 20-100 40-200	-						0.56 3.64 5.04
	ZHA-34	20-100 20-100 40-200								0.35 2.30 3.18
	ZHA-45	20-100 20-100 40-200									0.34 2.21 3.06	0.22 1.43 1.98	0.14 0.91 1.26
气开	ZHB-22	20-100 40-100 80-240	0.14 0.25 0.4	4.64 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.3 6.4	0.7 2.1 4.9						0.10 0.66 0.92	0.06 0.37 0.52
	ZHB-23	20-100 40-100 80-240							0.28 0.84 1.95	0.18 0.53 1.25
	ZHB-34	20-100 40-100 80-240									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB-45	20-100 40-100 80-240												0.05 0.15 0.36	0.03 0.09 0.21

1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适当的解决办法。
2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。

ZJHM型气动套筒调节阀允许压差表：

开关方式	执行机构型号	弹簧范围KPa	气源压力MPa	公称通径（mm）
气关	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	25	40	50	65	80	100	150	200
				3.00
				6.4
				6.4
	ZHA-23	20-100 20-100 40-200	0.14 0.25 0.4		2.25	1.95
					6.4	6.4
					6.4	6.4
	ZHA-34	20-100 20-100 40-200	0.14 0.25 0.4				2.36	2.04	1.67
							6.4	6.4	6.4
							6.4	6.4	6.4
	ZHA-45	20-100 20-100 40-200	0.14 0.25 0.4							1.41	1.14
										6.4	6.4
										6.4	6.4
气开	ZHB-22	20-100 40-100 80-240	0.14 0.25 0.4	1.50
				4.50
				6.4
	ZHB-23	20-100 40-100 80-240	0.14 0.25 0.4
					1.13	0.98
					3.38	2.93
	ZHB-34	20-100 40-100 80-240	0.14 0.25 0.4		6.4	6.4	1.18	1.02	0.84
							3.54	3.06	2.51
							6.4	6.4	5.85
	ZHB-45	20-100 40-100 80-240	0.14 0.25 0.4							0.71	0.57
										2.12	1.71
										4.94	4.00

说明： 1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适当的解决办法。

十、ZJHP/M型气动薄膜调节阀外型尺寸：

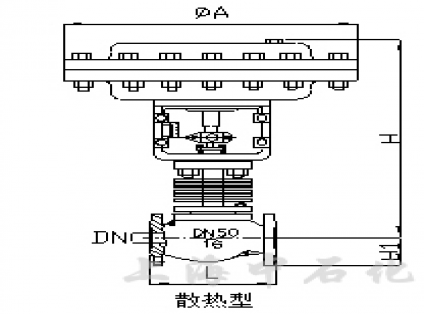

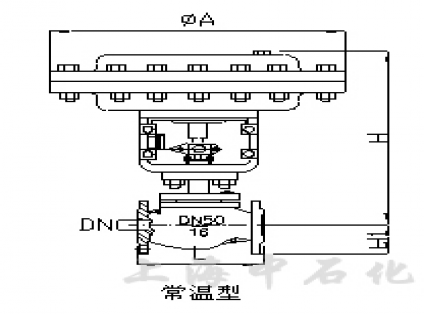

公称通径	L(mm)			H(mm)		H1(mm)				ФA(mm)
公称通径	ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6	ANSI300 JIS2030KRF PN4.0	ANSI600 JIS40K.RF PN6.4	普通	高温	PN6	PN16	PN40	PN64	ФA(mm)
G3/4″	120	120	120	253		31	31			236
20	181	194	206	398.5	548.5	45	52.5		65	285
25	184	197	210	410.5	560.5	50	57.5		70
40	222	235	251	455	620	65	75		85
50	254	267	286	457.5	627.5	70	82.5		90
65	276	292	311	610	790	80	92.5		102.5	360
80	298	317	337	622	8.7	95	100		107.5
100	352	368	394	640	850	105	110	117.5	125
150	451	473	508	870	1130	132.5	142.5	150	172.5	470
200	600	610	650	890	1150	160	170	187.5	207.5	470

法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此连接尺寸与老产品的采用的JB78－59《铸铁法兰》,JB79－59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001－1984
ANSIB16.5－1981
法兰连接：FF、PR、RJ和LG。
