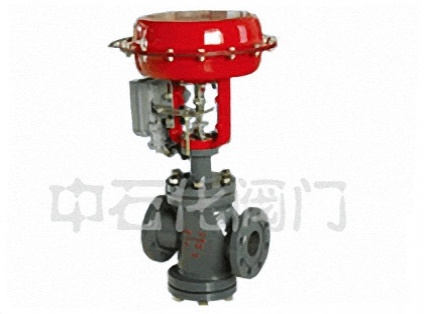

气动薄膜双座调节阀，气动三通调节阀，电动三通分流调节阀，压力调节阀亦称调节阀、流量控制阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置。
调节阀结构组成　调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等。本类阀门在管道中一般应当水平安装。
管网中应用流量调节阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。流量调节阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

阀体：

阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

上阀盖：

常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

阀内组件：

阀芯型式：双导向双座柱塞型阀芯

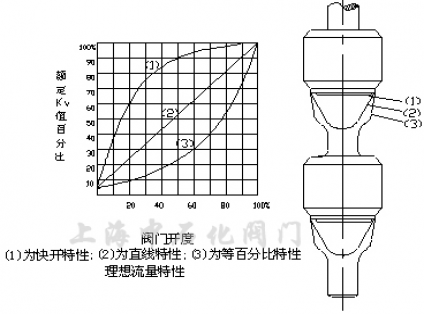

流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

执行机构：

型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

阀作用型式：气——关式或气——开式

附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1

流量系数Kv和行程、允许压差：

公称通径（mm）	25			32	40	50	65	80	100	125	150	200
阀座直径(mm)	15	20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程(mm)	16				25		40			60
允许压差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

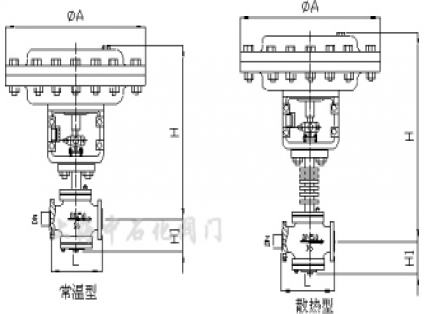

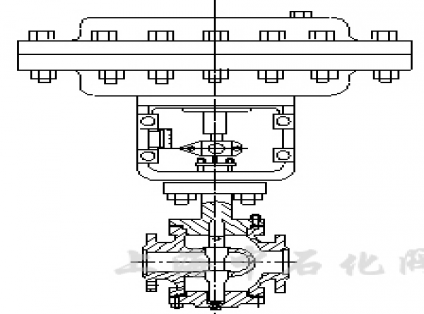

ZJHN气动薄膜双座调节阀外形尺寸：

公称通径	执行机构	H		ΦA	H1	L
		常温型	散热型			PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570
