阀体:
阀体形式:三通铸造球型阀
公称通径:25—300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
上阀盖:
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料,柔性石墨。
阀内组件:
阀芯型式:V型缺口芯
流量特性:线性或等百分比
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构:
型 式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0. 1、0.04~0.20MPa
供气压力:0.14 0.16 0.28MPa
气源接头:M10×1
环境温度:-30~+70℃
泄漏量:符合标准ANSIB 16.104IV级,小于额定Kv值的0.01%
基本误差:±1%
回 差:1%(带定位器) 3%(不带定位器)
线 性:±1% (带定位器) ±5%(不带定位器)备注:使用V型聚四氟乙烯填料
可调范围:30:1
流量系数Kv值和行程:
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定Kv值 |
合流阀 |
6.3 |
8.5 |
13 |
21 |
34 |
52 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流阀 |
|
|
|
|
|
|
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
1、气动三通薄膜合流阀:
执行机构 |
供气压力MPa 弹簧范围MP |
定位器
|
允许压差(MPa) |
|||||||||
阀座直径(mm) |
||||||||||||
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||
HA2 |
0.14 |
0.02~0.10 |
有 |
0.79 |
0.49 |
0.33 |
0.20 |
0.12 |
0.09 |
0.05 |
- |
- |
|
0.35 |
0.08~0.24 |
0.041.6 |
3.50.99 |
2.3(0.67) |
1.40.39 |
0.86(0.24) |
0.62(0.18) |
0.34(0.10) |
- |
- |
|
HA3 |
0.14 |
0.02~0.10 |
- |
- |
0.59 |
0.35 |
0.22 |
0.16 |
0.09 |
0.05 |
0.04 |
|
|
0.35 |
0.08~0.24 |
- |
- |
4.0(1.2) |
2.50.71 |
1.53(0.43) |
1.1(0.31) |
0.02(0.18) |
0.30(0.10) |
0.27(0.08) |
|
HA4 |
0.14 |
0.02~0.10 |
- |
- |
- |
- |
0.37 |
0.26 |
0.15 |
0.10 |
0.06 |
|
|
0.35 |
0.08~0.24 |
- |
- |
- |
- |
2.7(0.76) |
1.9(0.54) |
1.07(0.30) |
0.69(0.20) |
0.47(0.13) |
备注:①下面数字为分流场合压差,其余为合、分流相同
2、气动三通薄膜分流阀:
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差(MPa) |
|||
阀座直径(mm) |
|||||||
80 |
100 |
125 |
150 |
||||
HA2 |
0.14 |
0.02~0.10 |
有 |
0.09 |
0.05 |
- |
- |
|
0.35 |
0.08~0.24 |
有 |
0.62 |
0.34 |
- |
- |
HA3 |
0.14 |
0.02~0.10 |
有 |
0.16 |
0.09 |
0.05 |
0.04 |
|
0.35 |
0.08~0.24 |
有 |
1.1 |
0.62 |
0.39 |
0.27 |
HA4 |
0.14 |
0.02~0.10 |
有 |
0.26 |
0.15 |
0.10 |
0.06 |
|
0.35 |
0.08~0.24 |
有 |
1.9 |
1.07 |
0.69 |
0.47 |

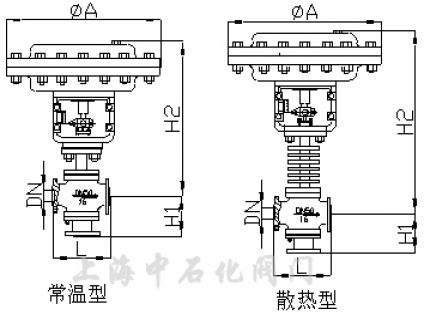

公称通径DN |
合流(ZJHH) |
分流(ZJHF) |
|||||||||||||||
ØA |
L |
H2 |
H1 |
L |
H2 |
H1 |
|||||||||||
|
PN(MPa) |
|
PN(MPa) |
PN(MPa) |
|
PN(MPa) |
|||||||||||
|
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
|
25 |
285 |
185 |
190 |
200 |
615 |
763 |
|
|
|
|
|
|
|
|
|
|
|
32 |
285 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
40 |
285 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
50 |
285 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
65 |
360 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
80 |
360 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
100 |
360 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
125 |
470 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
150 |
470 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
200 |
470 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
250 |
600 |
635 |
660 |
670 |
1451 |
1641 |
|
474 |
474 |
635 |
660 |
670 |
1505 |
2800 |
|
|
|
300 |
600 |
720 |
740 |
770 |
1512 |
1760 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
|
|
