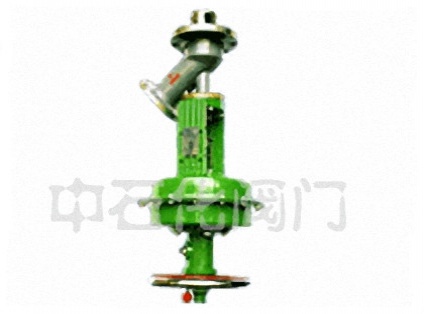

ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

阀体：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯：0Cr18Ni12Mo2、司钛莱合金堆焊
阀座：聚四氟乙烯
阀杆、推杆：2Cr13、1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强绦纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

公称通径DN(mm)		25	40	50	65	80	100	150
阀座直径(mm)		40	50	80	80	100	150	200
额定流量系数Kv		14	35	55	95	135	220	720
额定行程(mm)		25		40		50		75
信号范围Pr(KPa)		20～100、40～200、80～240、段幅：20～60、60～100
气源压力Ps(MPa)		0.14～0.4
固有流量特性		快开
允许泄漏量		硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量
公称压力PN(MPa)		1.6、4.0、6.4
工作温度t(°C)	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560
	低温型	-60～100、-100～-200、-200～-250
