产品概述零件材质性能规范产品尺寸技术规范

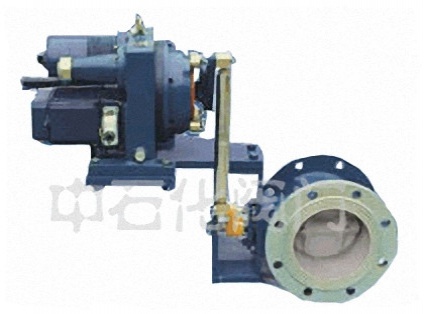

该产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。

暂无相关信息

阀体
型式：直通铸造蝶形阀、直通焊接蝶形阀
公称通径：DN50~4000 公称压力：PN0.6MPa
连接型式：对夹式、法兰连接、法兰连接凸面阀体、
阀板材质：WCB(SCPH2) CF8(304)、Q235A（SS41）
阀杆材质：2Cr13、304
适用温度：常温型-40℃~250℃
中温型：-40℃~450℃
高温型-40℃~600℃
填料：柔性石墨、石棉盘根、石棉编织填料。

阀内组件
阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、椭圆密封
泄漏量：普通型5‰、后座型4‰、椭圆型3‰
可调比：30：1

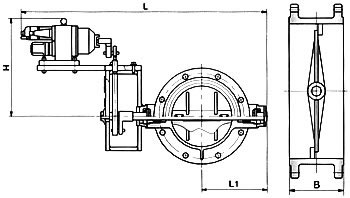

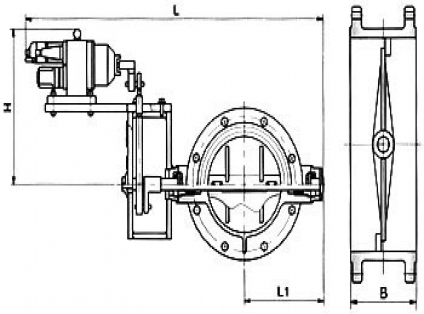

DN	B		L	L1	H
DN	对夹	法兰	L	L1	H
50	60	100	495	75	350
80			525	90
100			545	100
125			750	123
150		200	770	138
200	70		830	168	470
250	70		880	193
300	80		1000	230
350	80		1060	255
400	100	300	1140	300
450			1290	320	588
500			1340	350
600	150		1650	550
700	150		1805	600
800	200	400	1950	655	630
900			2100	730
1000			2200	775
1200	250		2290	955
1400			2480	1055	740
1600		500	2360	1125
1800			2930	1235
2000			3150	1340	880
2200	350		3350	1450
2400			3560	1560
2600			3760	1650
2800			3990	1765
3000			4320	1880
3200	450	600	4520	1990	1040
3400			4720	2020
3600			4920	2130
3800			5140	2350
4000			5350	2470
