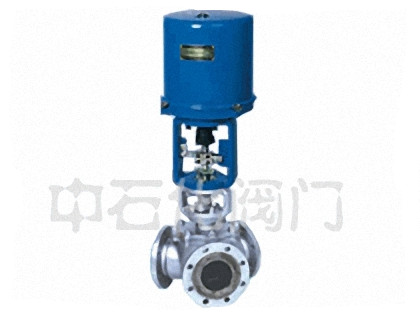

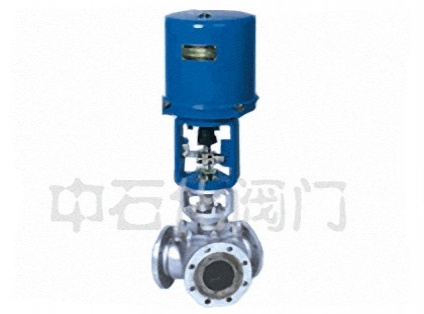

ZAJQ型智能电动球阀是由DTR系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

阀内组件：

阀芯形式： O型阀芯
流量特性：快开型
材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封

四、执行机构：

暂无相关信息

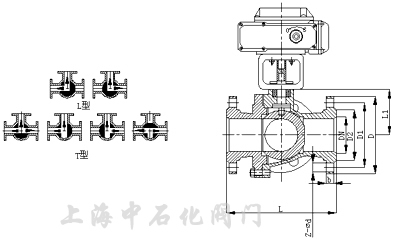

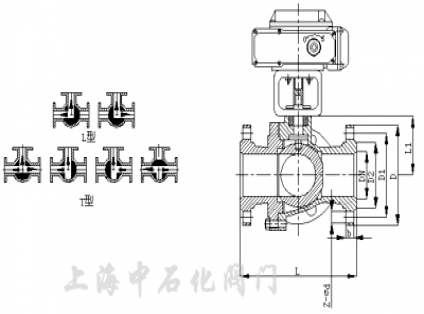

公称压力或压力级	公称通径		尺寸（mm）
PN1.6MPa	mm	in	L	L1	D	D1	D2	b	z-Φd
	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26
Class150PN2.0MPa	15	1/2	130	65	89	60.5	35	-	4-15
	20	3/4	150	75	98	70	43	-	4-15
	25	1	160	80	108/110	79.5	51	11.5	4-15/4-16
	32	11/4	180	90	117/120	89	64	13.0	4-15/4-16
	40	11/2	200	100	127/130	98.5	73	14.5	4-15/4-16
	50	2	230	115	152/150	120.5	92	16.0	4-19/4-20
	65	21/2	290	145	178/180	139.5	105	17.5	4-19/4-20
	80	3	310	155	190	152.5	127	19.5	4-19/4-20
	100	4	350	175	229/230	190.5	157	24.0	8-19/8-20
	125	5	400	200	254/255	216.0	186	24.0	8-22
	150	6	480	240	279/280	241.5	216	25.5	8-22
JIS10K	15		130	65	95	70	52	12	4-15
	20		150	75	100	75	58	14	4-15
	25		160	80	125	90	70	14	4-19
	32		180	90	135	100	80	16	4-19
	40		200	100	140	105	85	16	4-19
	50		230	115	155	120	100	16	4-19
	65		290	145	175	140	120	18	4-19
	80		310	155	185	150	130	18	8-19
	100		350	175	210	175	155	18	8-19
	125		400	200	250	210	185	20	8-23
	150		480	240	280	240	215	22	8-23

控制精度：0.1%~3.1%可调。
接受控制信号：0～10mA.DC、 4～20mA.DC或1～5V.DC
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
