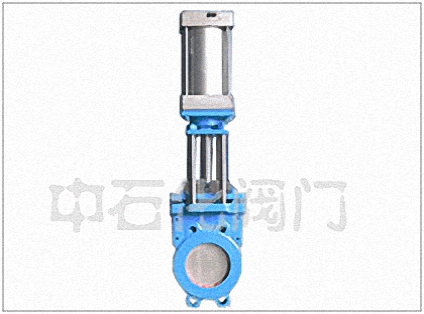

Z673H-6、10、16系列气动浆液阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。 Z673H系列气动浆液阀品种齐全。主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN10000。产品广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

序号	零件名称	材料	序号	零件名称	材料	备注
1	阀体	HT250	5	支架		注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。
2	密封圈	橡胶（注1）	6	阀杆
3	闸板	不锈钢（注2）	7	螺母	ZHMn58－2－2
4	密封条	聚四氟乙烯	8	手轮	QT40－17

气缸内径（mm）		Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
理论活塞作用力（N）（以工作压力为0.4MPa时为准）	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
工作介质		经净化含油雾压缩空气
工作压力(MPa)		0.15－1
环境温度(℃)		－10－+80
相对湿度		95
活塞运动速度(mm/g)		50－500
耐久性(KM)		600

公称压力PN（MPa）	试验压力（MPa）		适用介质	工作温度
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤100℃
1.0	1.5	1.1

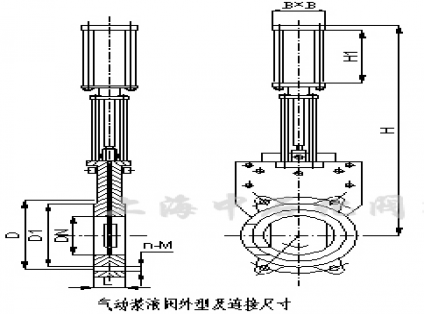

公称压力mm	L		D	D1	B	H	H1	n-M	2
公称压力mm	PN0.6	PN1.0	D	D1	B	H	H1	n-M	2
50	43	43	125	100	115			4-M16	45
65	46	46	145	120	115			4-M16	45
80	46	46	160	135	150			4-M16	22.5
100	52	52	180	155	150			4-M16	22.5
125	56	56	210	185	190			4-M16	22.5
150	56	56	240	210	190			4-M16	22.5
200	60	60	295	265	230			4-M20	22.5
250	70	70	350	318	280			8-M20	22.5
300	70	80	400	368	350			8-M20	15
350	80	90	460	430	350			10-M20	11.25
400	90	120	515	482	350			10-M24	11.25
450	90	120	565	532	350			14-M24	9
500	100	130	620	585	350			14-M24	9
600	100	140	725	685	430			14-M27	9
