零件名称

材料

零件名称

材料

阀体

ZG1Cr18Ni19Ti

ZG1Cr18Ni12M02Ti

ZG230~450

HT200

阀座（密封环）

聚四氟乙烯（增强）

1Cr18Ni19Ti

Cr18Ni12 M02Ti

阀杆

0Cr17Ni12M02

0Cr17NiCu4Nb

压圈

0Cr17Ni12M02

阀板

ZG1Cr18Ni19

ZG0Cr18Ni12 M02Ti

填料

聚四氟乙烯

石墨

阀杆轴承

阀板轴承

0Cr17Ni12M02

阀座托架

0Cr17Ni12M02

垫环

氟橡胶0形圈

零件号

单台数量

零件名称

材料

规格

涂层（备注）

01

1

缸体

压制铝合金

GB1173-86 ZL106

A-B-C-D

02

2

活塞

铝合金

GB1173-86 ZL108

-

03

2

端盖

铝合金

GB1173-86 ZL108

C-D

04

1

输出轴

锻钢

-

镀镍

05

2

轴承（活塞属）

尼龙46

-

-

06

1

轴承（齿轮轴顶部）

尼龙46

-

-

07

1

轴承（齿轮轴底部）

尼龙46

-

-

08

1

推力轴承（齿轮轴）

尼龙46

Y1Cr18Ni9

-

08a

1

推力轴承（齿轮轴）

不锈钢

-

-

09

2

柱塞

腈类橡胶

-

-

10

2

螺栓（外部）

不锈钢

Y1Cr18Ni9

-

10a

2

螺栓（内部）

不锈钢

Y1Cr18Ni9

-

11

4

0型圈（螺形密封）

腈类橡胶

-

-

11a

4

垫圈

不锈钢

Y1Cr18Ni9

-

12

4

螺母（行程调整）

不锈钢

Y1Cr18Ni9

-

13

8

螺栓（端盖）

不锈钢

Y1Cr18Ni9

单台数量为12

13a

8

垫栓（端盖）

不锈钢

Y1Cr18Ni9

14

2

O型圈（端盖）

腈类橡胶

-

-

15

2

轴承（活塞头）

尼龙46

-

-

16

2

O型圈（活塞）

腈类橡胶

-

-

17

2~12

弹簧

合金弹簧钢

-

环氧涂层

18

1

弹性档圈（齿轮轴）

合金弹簧钢

-

镀镍

19

1

行程指示轮

尼龙

-

此两项需根据要求供货

20

1

螺栓/垫圈

不锈钢

Y1Cr18Ni9

21

1

O型圈（齿轮轴顶部）

腈类橡胶

-

-

22

1

O型圈（齿轮轴底部）

腈类橡胶

-

-

24

2

导向塞

复合材料

-

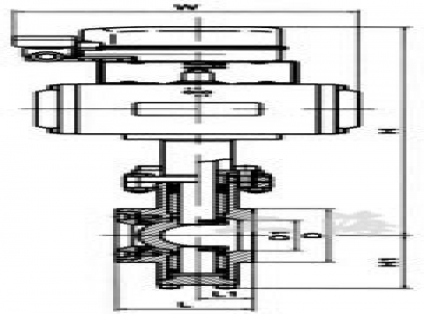

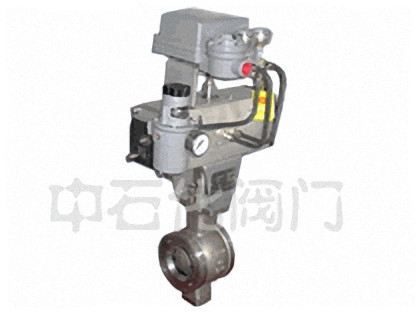

VQ671H-16

通径DN

L

L1

D

D1

H1

H

W

mm

in

25

1″

50

25

64

38

57

330

140

40

1 1/2″

60

25

82

49

63

375

164

50

2″

75

32

100

60

92

398

190

65

2 1/2″

85

38

120

75

100

408

210

80

3″

100

45

131

89

108

450

247

100

4″

115

50

158

113

117

465

276

125

5″

135

55

180

140

140

525

348

150

6″

160

65

216

164

177

578

378

200

8″

200

80

268

205

200

650

432
