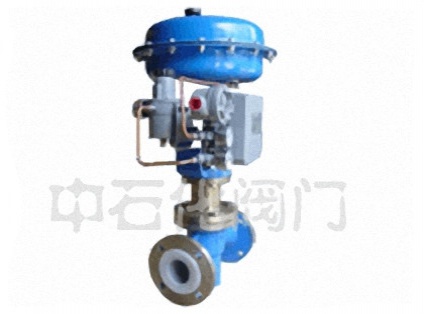

气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti 聚四氟乙烯波纹管
填片：橡胶石棉板、10''、 1Cr18Ni9Ti石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：30SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
|
项目
|
性能指标
|
|
基本误差％
|
≤±8
|
|
回差％
|
≤8
|
|
死区％
|
≤6
|
|
额定流量系数误差
|
≤±10％（Kv≤5时±15％）
|
|
泄漏量
|
≤0.01％阀额定容量
|
|
公称通径DN（mm）
|
G3/4''
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径DN（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
额定流量系数KV
|
0.08
|
1.12
|
0.20
|
.032
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
流量特性
|
直线
|
直线\等百分比
|
|
公称压力PN（Mpa）
|
1.01.6
|
|
配用执行机构
|
型号
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
|
有效面积cm
|
200
|
280
|
400
|
630
|
1000
|
|
|
工作行程mm
|
10
|
10
|
16
|
25
|
40
|
60
|
|
|
弹簧范围KPa
|
20-10040-200
|
|
作用方式
|
气关式或气开式
|
|
工作温度
|
-30~200℃
|
|
固有可调比R
|
30：1
|
|
公称通径 DN（㎜）
|
3/4″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|

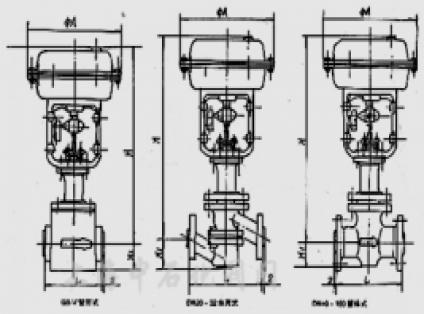

L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
245
|
245
|
245
|
245
|
290
|
290
|
362
|
362
|
362
|
454
|
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
|
重量
|
17
|
17
|
19
|
21
|
28
|
31.5
|
54
|
64
|
80
|
120
|
标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。
|
供气压力（MPa）
|
弹簧范围（MPa）
|
公称通径（DN）
|
G3/4''
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径（DN
|
3-8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
0.14
|
20~100
|
允许压差 △P（MPa）
|
1.6
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.08
|
|
0.24
|
40~200
|
|
-
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.28
|
0.20
|
