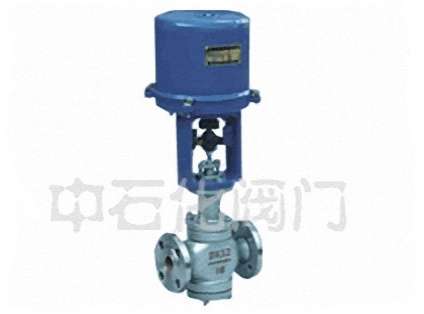

ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
|
阀体材料
|
公称压力MPa
|
介质工作温度℃
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
最大工作压力MPa
|
|
铸铁HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25
|
4.06.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不锈钢ZG1r18Ni9Ti
|
4.06.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
阀体：
形 式：直通套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上阀盖：
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
10
|
20
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允许压差△MPa
|
≤公称压力`MPa
|
|
基本误差%
|
±2.5
|
|
回差%
|
2.5
|
|
死区%
|
1.0
|
|
始终点偏差%
|
±2.5
|
|
额定行程偏差%
|
2.5
|
|
允许泄漏量Q
|
Kv值的0.05%
|
|
可调范围
|
50:1
|
|
配电动执行器型号
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
3810L
|
SA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC－160
|
|
公称压力介质温度阀体材料
|
1.6MPa
|
常温-20℃~＋200℃ 铸铁HT200
|
|
4.0MPa
|
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
公称通径DN（mm）
|
L(mm)
|
H1(mm)
|
H(mm)
|
Rmm
|
|
PN(MPa)
|
|
常温
|
中温
|
|
|
1.6
|
6.4
|
|
|
|
|
|
25
|
185
|
200
|
110
|
704
|
855
|
176
|
|
40
|
220
|
235
|
125
|
747
|
898
|
176
|
|
50
|
250
|
265
|
131
|
755
|
906
|
176
|
|
65
|
275
|
295
|
171
|
835
|
986
|
176
|
|
80
|
300
|
320
|
189
|
882
|
1033
|
176
|
|
100
|
350
|
400
|
208
|
920
|
1071
|
176
|
|
150
|
450
|
550
|
275
|
1117
|
1332
|
225
|
|
200
|
550
|
670
|
320
|
1310
|
1516
|
225
|
|
250
|
640
|
810
|
390
|
1420
|
1626
|
225
|
|
300
|
880
|
950
|
450
|
1520
|
1726
|
225
|
阀内组织：
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯

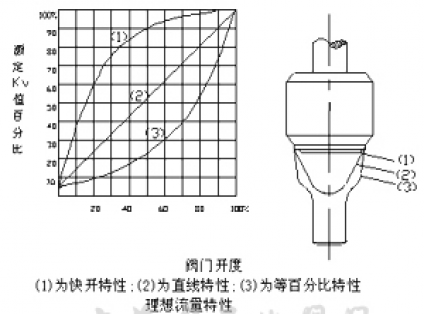

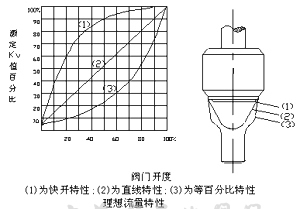

流量特性：等百分比特性，线性特性和快开特性
执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
