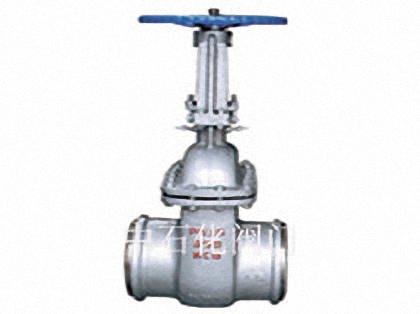

Z64H水封闸阀，DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。阀盖填料具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。产品结构简单、紧凑合理、检修方便，使用寿命长 。在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种，DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
订货须知：
一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
二、如已有选定的型号，按选定型号提供
三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的各类闸阀。具体请来电联系021-6651 8677或在线咨询。
压力是 PN16~PN160 ,150LB-900LB钢制截止阀适用于压力 1.6~25MPa/2.0-15.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等.材质通常有:铸钢WCB,.不锈钢有CF8(M),CF3(M).锻钢有A105,F304(L),F316L等.
公称压力(MPa)
壳体强度试验 1.0 1.6 2.5 4.0 6.4 10.0
密封试验 1.5 2.4 3.8 6.0 9.6 15.0
上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
气密封试验 1.1 1.8 2.8 4.4 7.0 11.0
|
公称通径
DN(mm)
|
L
|
|
H
|
D0
|
D
|
D1
|
|
50
|
250
|
37′30°
|
334
|
250
|
58
|
50
|
|
65
|
265
|
37′30°
|
439
|
250
|
75
|
65
|
|
80
|
280
|
37′30°
|
495
|
300
|
91
|
79
|
|
100
|
300
|
37′30°
|
575
|
350
|
110
|
97
|
|
125
|
325
|
37′30°
|
590
|
350
|
136
|
121
|
|
150
|
350
|
37′30°
|
610
|
350
|
163
|
146
|
|
200
|
400
|
37′30°
|
740
|
400
|
223
|
202
|
|
250
|
450
|
37′30°
|
865
|
400
|
278
|
254
|
|
300
|
500
|
37′30°
|
990
|
400
|
330
|
305
|
|
350
|
550
|
37′30°
|
1140
|
500
|
382
|
352
|
|
400
|
600
|
37′30°
|
1 525
|
500
|
432
|
39g
|
|
450
|
650
|
37′30°
|
1620
|
600
|
485
|
451
|
|
500
|
700
|
37′30°
|
1660
|
600
|
485
|
501
|
|
600
|
800
|
37′30°
|
1750
|
700
|
535
|
601
|
|
公称
通径
DN(mm)
|
L
|
D
|
σ
|
PN4.0(MPa)
|
PN6.4(MPa)
|
PN10.0(MPa)
|
|
D1
|
H
|
D0
|
D1
|
H
|
D0
|
D1
|
H
|
D0
|
|
50
|
250
|
64
|
37′30°
|
49
|
345
|
300
|
50
|
350
|
300
|
49
|
350
|
300
|
|
65
|
265
|
83
|
37′30°
|
67
|
441
|
300
|
66
|
447
|
300
|
64
|
447
|
300
|
|
80
|
280
|
96
|
37′30°
|
79
|
495
|
350
|
77
|
499
|
350
|
75
|
499
|
350
|
|
100
|
300
|
117
|
37′30°
|
101
|
575
|
350
|
99
|
582
|
400
|
97
|
582
|
400
|
|
125
|
325
|
144
|
37′30°
|
126
|
587
|
400
|
129
|
590
|
400
|
125
|
590
|
400
|
|
150
|
350
|
172
|
37′30°
|
152
|
607
|
400
|
150
|
611
|
450
|
145
|
611
|
450
|
|
200
|
400
|
223
|
37′30°
|
200
|
740
|
450
|
198
|
745
|
550
|
190
|
747
|
550
|
|
250
|
450
|
278
|
37′30°
|
252
|
863
|
550
|
246
|
867
|
650
|
236
|
869
|
650
|
|
300
|
500
|
330
|
37′30°
|
302
|
1008
|
650
|
294
|
1008
|
750
|
282
|
1013
|
750
|
|
350
|
550
|
382
|
37′30°
|
350
|
1142
|
750
|
342
|
1148
|
800
|
334
|
1148
|
850
|
|
400
|
650
|
432
|
37′30°
|
397
|
1527
|
850
|
387
|
1531
|
900
|
377
|
1533
|
950
|
设计与制造:GB12234,API6D,ANSI/ASME16.5
法兰尺寸:GB9113 JB7490,API605,ANSI/ASME16.5
压力温度:JB/T74 GB9131,ASME B1 6.34
结构长度:GB/T12221,API6D
对焊连接尺寸:GB/T12224,ASME B1 6.25
检验与试验:JB/T9092 GB13927,API6D,API598
