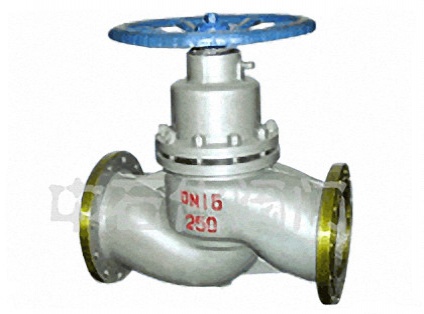

首页 > 产品中心 > 柱塞阀 > UJ41SM U非平衡柱塞截止阀U法兰直通柱塞阀

产品概述零件材质性能规范产品尺寸技术规范

这类阀门适用于治金、电业、化工、炼油、化肥、纺织、轻工、食品等行业中，压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等管道上作为介质流动的启闭装置，也可以作为调节流量之用。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

暂无相关信息

1,在阀门中柱塞与密封采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ,从而保证了阀门的密封性,防止了外泄漏
2,由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命
3,本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新品种

DN(mm) 尺寸（mm）	UJ41SM-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500	-

DN(mm) 尺寸（mm）	UJ41SM-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42．5	57	91	150	220	300	550

DN(mm) 尺寸（mm）	UJ41SM-40C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	149	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
