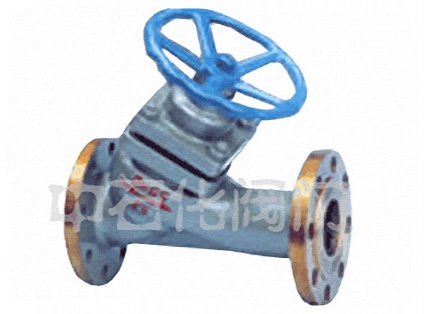

首页 > 产品中心 > 柱塞阀 > U45SN U非平衡柱塞阀U法兰直流式柱塞阀

产品概述零件材质性能规范产品尺寸技术规范

直流式柱塞阀的优点是介质在内流动平衡转弯拐角少。直通式流线为形角式流线为形而直流式流线为形，根据对三种截止阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1 ，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

暂无相关信息

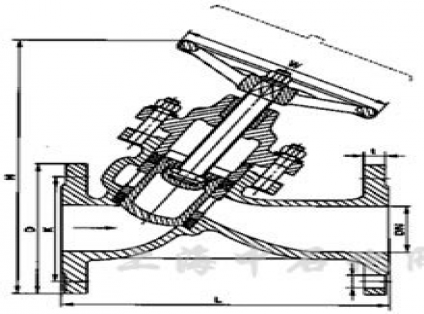

DN(mm) 尺寸（mm）	U45SM-16C、P、R U45H-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	U45SM-16C、P、R U45H-16C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

暂无相关信息
