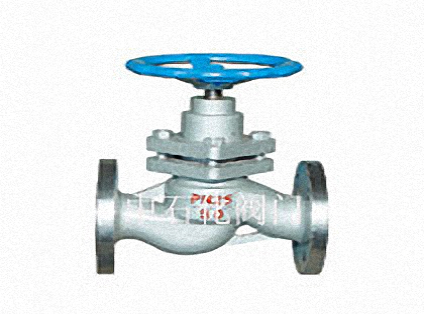

首页 > 产品中心 > 柱塞阀 > U41SM(F) U非平衡柱塞阀U法兰直通柱塞阀

产品概述零件材质性能规范产品尺寸技术规范

柱塞阀的结构特点是由一个不锈钢柱塞和上下两个富有弹性的密封环，以及能保持上下密封环固定距离的金属框架组成，柱塞犹如瓶塞一般地插入两密封环中形成圆柱形接触密封，其密封面积之大是传统截止阀无法可比的，密封效果特佳，上密封环防止外泄漏，下密封环起内密封作用，若久用之后出现渗漏时，可通过调节阀盖上固定螺栓的压力(先将阀口处于关闭状态)使密封环端面上的密封比压增加，导致经向分力增加，使之泄漏的密封环重机关报恢复密封，我厂经过多次过盈密批配合的密封试验，确定了合理的过盈密封值，经往复运动百万次，仍能可靠地提供良好的密封效果。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

序号	零件名称	灰铸铁	铸钢	不锈钢
Z	C	P
1	阀体阀盖	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	阀杆	45	45	1Cr18Ni9Ti
4	密封环	聚四氟乙烯+石墨+高弹性胶(8202型)

型号	公称压力(Mpa)	试验压力(Mpa)		工作温度		适用介质
强度	密封
U41SM-16C	1.6	2.4	1.76	-20-250°C	瞬时≤300°C	水、蒸气、油品、氨、醋酸铜氨液及酸性介质等
U41SM-25	2.5	3.75	2.75
U41SM-40	4.0	6.0	4.4

型号	公称通径DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
U41SM-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
20	150	105	75	55	16	142	176	5
25	160	115	85	65	100	163	205	6.5
32	180	135	100	78	18	4-18	120	182	227	8.5
40	200	145	110	85	3	180	210	260	12
50	230	160	125	100	20	230	286	17
65	290	180	145	120	200	250	310	22
80	310	195	160	135	22	8-18	240	269	340	30
100	350	215	180	155	24	278	356	41
125	400	245	210	185	26	375	332	440	70
150	480	280	245	210	28	8-23	434	562	90
200	600	335	295	265	30	12-23	460	498	660	120
250	730	405	335	320	32	12-25	540	720	220
300	850	460	410	375	4	34	650	850	340
U41SM-25	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	476	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	360	310	278	34	12-26	460	498	660	134
250	730	425	370	332	36	12-30	540	720	220
300	850	485	430	390	4	40	16-30	650	850	340
U41SM-40	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	176	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	375	320	282	38	12-30	460	498	660	134
250	730	445	385	345	42	12-34	540		220
300	850	510	450	408	4	46	16-34	650		340
