首页 > 产品中心 > 柱塞阀 > UJ41W U非平衡柱塞截止阀U法兰直通柱塞阀高压

产品概述零件材质性能规范产品尺寸技术规范

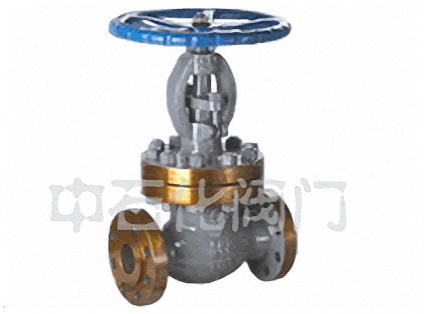

柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成（如图）。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。
    在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将在于流体的压力，从而保证了密封性，防止了外泄漏。
    由于密封圈采用回弹性强，而靡性高的无毒新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用优质耐靡材料，能保证阀门的使用寿命。
    本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点，成为一个结构新颖、用途广泛的新品种。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油	PN1.6－10
不锈钢	≤300℃	硝酸、醋酸	PN1.6－10
含钼不锈钢	≤300℃	氮、氢、氨、尿素	PN1.6－10
蒙乃尔	≤300℃	氢、氟、酸	PN1.6－10
铬钼矾钢	≤600℃	蒸气、石油	PN1.6－10

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油产品	PN1.6－16MPa
不锈钢	≤300℃	硝酸、醋酸	通径范围
含钼不锈钢	≤300℃	氮、氢、氨、尿素等	DN15-400mm
蒙乃尔	≤300℃	氢氟酸	DN15-400mm

暂无相关信息

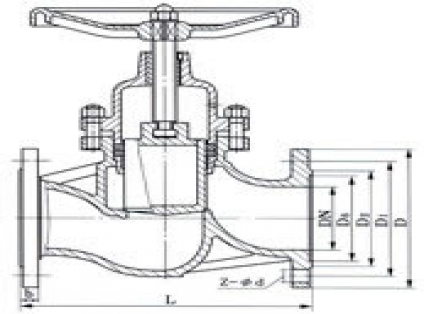

UJ41	H	-16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量(公斤)
15	130	95	65	45	14	4-14	145	157	100	3.5
20	150	105	75	55	14	4-14	149	165	120	4.4
25	160	115	85	65	14	4-14	166	84	140	5.6
32	180	135	100	78	16	4-18	187	213	160	8.5
40	200	145	110	85	16	4-18	208	236	180	11.0
50	230	160	125	100	16	4-18	234	268	220	15.0
65	290	180	145	120	18	4-18	284	330	240	21.0
80	310	195	160	135	20	8-18	314	358	280	30.0
100	350	215	180	155	20	8-18	365	427	320	41.0
125	400	245	210	185	22	8-18	401	475	360	60.0
150	480	280	240	210	24	8-23	415	505	400	82.0
200	600	335	295	265	26	12-23	508	626	450	147.0
250	650	405	355	320	30	12-25	590	740	500	220.0
300	750	460	410	375	30	12-25	1000	1160	560	290
350	850	520	470	435	34	16-25	1040	1210	640	450
400	914	580	525	485	36	16-30	1200	1400	720	725

UJ41	H		-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸：									单位:mm
UJ41	Y		-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸：									单位:mm
DN		L		D	D1	D2	b	Z-φd	H≈	H1≈	D0		重量(公斤)
15		130		95	65	45	16	4-14	145	157	100		3.5
20		150		105	75	55	16	4-14	149	165	120		4.4
25		160		115	85	65	16	4-14	166	84	140		5.6
32		180		135	100	78	18	4-18	187	213	160		8.5
40		200		145	110	85	18	4-18	208	236	180		12.0
50		230		160	125	100	18	4-18	234	268	220		16.0
65		290		180	145	120	20	8-18	284	330	240		22.0
80		310		195	160	135	22	8-18	314	358	280		32.0
100		350		230	190	160	24	8-23	365	427	320		46.0
125		400		270	220	188	28	8-25	401	475	360		65.0
150		480		300	250	218	30	8-25	415	505	400		92.0
200		600		360	310	278	34	12-25	508	626	450		165.0
250		650		425	370	332	36	12-30	590	740	500		250.0
300		750		485	430	390	40	16-30	1000	1160	560		305
350		850		550	490	448	44	16-34	1040	1210	640		470
400		914		610	550	505	48	16-34	1200	1400	720		780

UJ41	H	-40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	D6	b	Z-φd	H≈	H1≈	D0	重量(公斤)
15	130	95	65	45	40	16	4-14	145	157	100	3.5
20	150	105	75	55	51	16	4-14	149	165	120	4.4
25	160	115	85	65	58	16	4-14	166	84	140	5.6
32	180	135	100	78	66	18	4-18	187	213	160	8.5
40	200	145	110	85	76	18	4-18	208	236	180	12.0
50	230	160	125	100	88	20	4-18	234	268	220	16.0
65	290	180	145	120	110	22	4-18	284	330	240	22.0
80	310	195	160	135	121	22	8-18	314	358	280	32.0
100	350	230	190	160	150	24	8-23	365	427	320	46.0
125	400	270	220	188	176	28	8-25	401	475	360	70.0
150	480	300	250	218	204	30	8-25	415	505	400	93.0
200	600	375	320	282	260	38	8-30	508	626	450	185.0
250	650	445	385	345	313	42	12-34	590	740	500	275
300	750	510	450	408	364	46	12-34	1000	1160	560	340
350	850	570	510	465	422	52	16-34	1040	1210	640	510
400	914	655	585	535	474	58	16-41	1200	1400	720	850

UJ41	H		-64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸：								单位:mm
	Y
DN		L		D	D1	D2	D6	b	Z-φd	D0
15		170		105	75	55	41	18	4-14	140
20		190		125	90	68	51	20	4-18	160
25		210		135	100	78	58	22	4-18	180
32		230		150	110	82	66	24	4-23	200
40		260		165	125	95	76	24	4-23	240
50		300		175	135	105	88	26	4-23	280
65		340		200	160	130	110	28	8-23	320
80		380		210	170	140	121	30	8-23	360
100		430		250	200	168	150	32	8-25	400
125		500		295	240	202	176	36	8-30	450
150		550		340	280	240	204	38	8-34	500
200		600		405	345	300	260	44	12-34	560
250		650		470	400	352	313	48	12-41	640
300		750		530	460	412	364	54	16-41	800

设计与制造	柱塞阀、柱塞阀截止阀、GB12235，柱塞闸阀GB12234
结构长度	国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸	JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5
检查和试验	按GB/T13927-1992或IBJ16006-1990、API598之规定
