产品概述零件材质性能规范产品尺寸技术规范

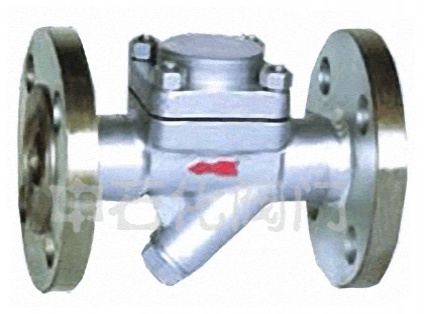

热静力型膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
它的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；背压率 ≤80% ，膜盒坚固，使用寿命长。
膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的疏水阀。具体请来电联系021-6651 8677或在线咨询。

部件名称	材料
阀体阀盖	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
阀座	3Cr13
过滤网	1Cr18Ni9Ti

暂无相关信息

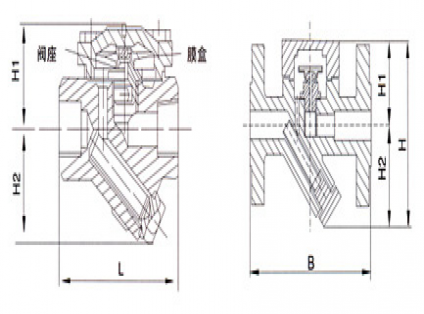

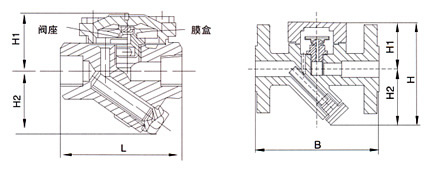

产品型号	口径	连接方式	适用压力	厚度	阀体材质	外形尺寸E
						L	H1	H2	W
CS16H-16C	15-20	内螺纹	0.01-1.6	250	100	100	58	55	70
	25	内螺纹	0.01-1.6	250	120	120	58	55	70
	32-40	内螺纹	0.01-1.6	250	150	150	68	68	90
	50	内螺纹	0.01-1.6	250	160	160	68	68	90
CS46H-16C	15-20	法兰	0.01-1.6	250	150	150	55	55	70
	25	法兰	0.01-1.6	250	160	160	55	55	70
	32-50	法兰	0.01-1.6	250	210	210	85	60	120

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。
