上海中石化阀门制造有限公司

产品概述零件材质性能规范产品尺寸技术规范

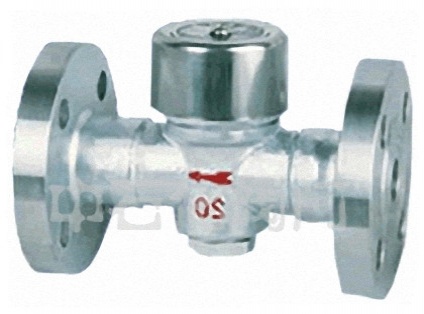

产品名称：Y型式/北京式热动力式蒸汽疏水阀

产品特点：结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。

二、主要特点：

结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。

订货须知：
      一、如未有选定的型号，请提供详细参数，如介质、温度、压力、口径、材质等，由我司技术人员为您选型
      二、如已有选定的型号，按选定型号提供
      三、非标产品需提供样品或以图纸确认
注：资料仅供参考，或有不全，因此给您带来的不便敬请谅解。本公司可根据不同的要求及参数进行选型。本公司有各种大小口径，压力，不同的材质，连接方式，驱动方式,，满足不同需求的疏水阀。具体请来电联系021-6651 8677或在线咨询。

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

暂无相关信息

产品型号	DN	螺纹连接				承插焊连接					重量（kg）	-									重量（kg）
		RC	L	H	H1	L	H	H1	D	t		L	H	H1	D	K	d	c	f	N-Φ
		（mm）				（mm）						（mm）
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

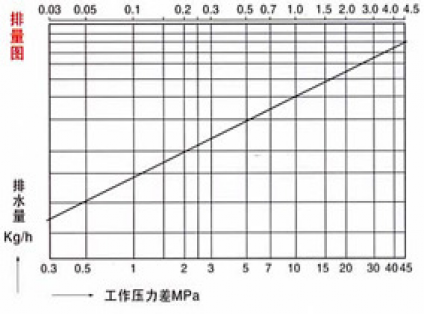

产品型号	DN	工作压差（MPa）
		0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800	-
	32.40.50	550	650	900	1200	1700	2100	-
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581	-
	32.40	56	-	119	-	321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56	-	119	-	321	470	534
	32.40.50	1800	2050	2600	3000	3500	4300	5000
