产品概述零件材质性能规范产品尺寸技术规范

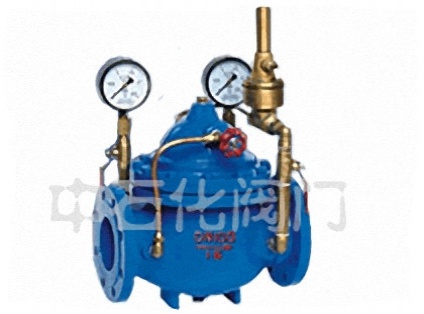

800X压差平衡阀是一种用于空调系统供／回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确-亘定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差旁通平衡阀,压差平衡阀,旁通平衡阀,800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间．是一种智能型阀门。

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍；

B、阀门的严密性试验压力为公称压力的1.5倍；

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

D、阀门试验持续时间按上表。

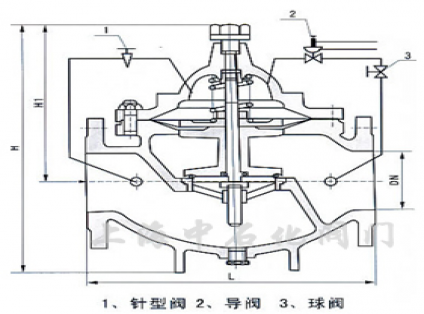

DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	350	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445

（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。

（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

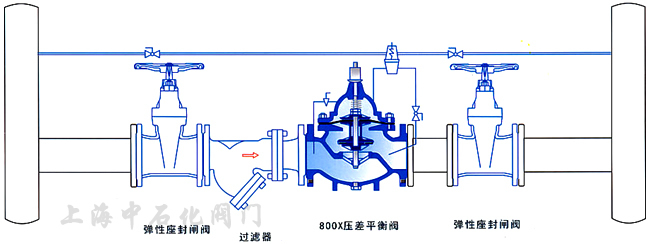

（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）水利控制阀应设置在介质单向流动的管路上。

（ 7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

（ 8 ）接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置自动排气阀。

（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
