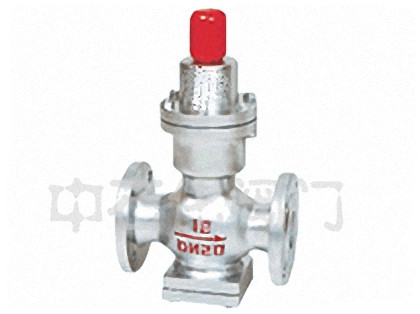

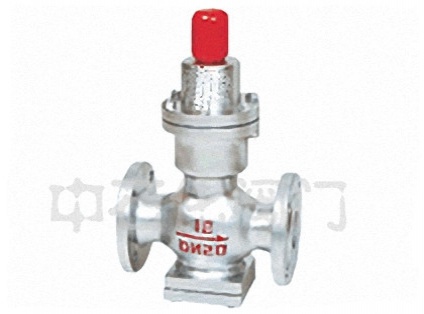

本系列减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。本阀品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

零件名称	零件材料
阀体、阀盖	WCB
底盖	WCB
阀座、阀瓣	2Cr13
波纹管	1Cr18N9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
号向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60S12Mn

公称压力（MPa）	0.6	1.0	1.6
壳体试验压力（MPa）	0.9	1.5	2.4
密封试验压力（MPa）	0.6	1.0	1.6
进口压力（MPa）	0.6	1.0	1.6
出口压力范围（MPa）	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
压差（MPa）	0.1	0.15	0.15
渗漏量	GB12245-1989

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

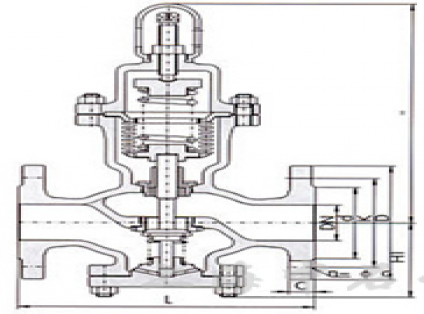

公称通径DN	外形尺寸				连接尺寸
	L		H	H1	PN1.6MPa					PN1.6MPa					PN1.6MPa
	0.6/1.0MPa	1.6MPa	H	H1	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	1080	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	150	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20
