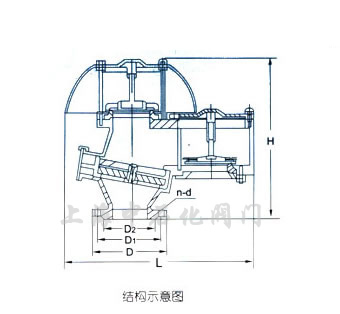

QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸： GB、JB
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
L
|
H
|
N-d
|
|
DN50
|
Ø110
|
Ø140
|
362
|
360
|
4×14
|
|
DN80
|
Ø170
|
Ø185
|
513
|
445
|
4×18
|
|
DN100
|
Ø170
|
Ø205
|
513
|
445
|
4×16
|
|
DN150
|
Ø225
|
Ø260
|
640
|
610
|
8×18
|
|
DN200
|
Ø280
|
Ø315
|
770
|
700
|
8×18
|
|
DN250
|
Ø335
|
Ø370
|
918
|
828
|
12×18
|
|
DN300
|
Ø395
|
Ø435
|
1050
|
910
|
12×23
|

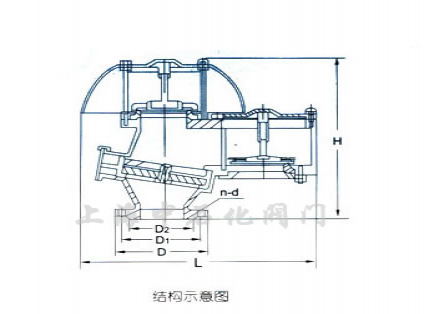

QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
L
|
H
|
N-d
|
|
2"
|
120.5
|
152
|
362
|
360
|
4×14
|
|
3"
|
152.5
|
190
|
513
|
445
|
4×18
|
|
4"
|
190.5
|
229
|
513
|
445
|
4×16
|
|
6"
|
241.5
|
254
|
640
|
610
|
8×18
|
|
8"
|
298.5
|
343
|
770
|
700
|
8×18
|
|
10"
|
362
|
406
|
918
|
828
|
12×18
|
|
12"
|
483
|
432
|
1050
|
910
|
12×23
|
