产品概述零件材质性能规范产品尺寸技术规范

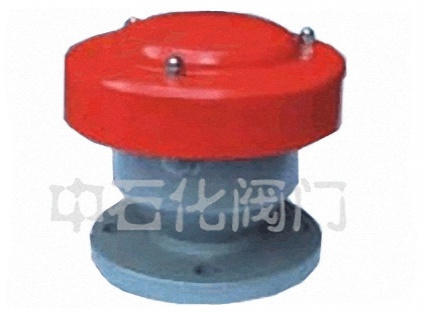

防火呼吸阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替。防火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。本类阀门在管道中一般应当水平安装。

暂无相关信息

规格（DN）	图号	重量（㎏/台）	安装尺寸（毫米）
规格（DN）	图号	重量（㎏/台）	A	B
80	Fcl-80-00	≈2	Φ198	n+常数
100	Fcl-100-00	≈3	Φ228	n+常数
150	Fcl-150-00	≈5	Φ318	n+常数
200	Fcl-200-00	≈8	Φ438	n+常数
250	Fcl-250-00	≈11	Φ546	n+常数

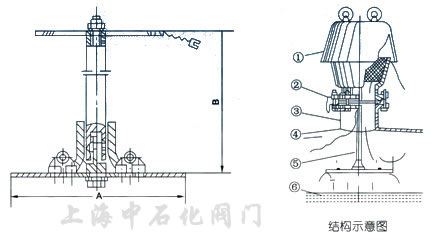

将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板 ②折叠从接合管③送入罐④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n.
