阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度 ℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

规格

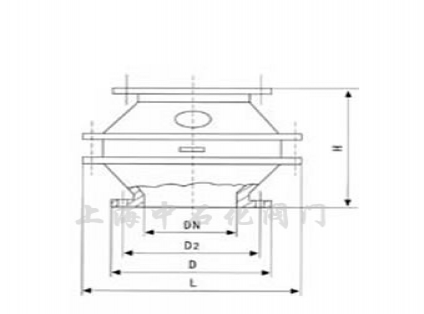

安装尺寸（mm）

D2

D

L

H

N-d

DN50

Ø110

Ø140

220

235

4×14

DN80

Ø150

Ø185

280

270

4×18

DN100

Ø170

Ø205

325

275

4×18

DN150

Ø225

Ø260

425

290

8×18

DN200

Ø280

Ø315

495

305

8×18

DN250

Ø335

Ø370

595

320

12×18

DN300

Ø395

Ø435

655

405

12×23

规格

安装尺寸（mm）

D2

D

L

H

N-d

2"

Ø120.5

Ø152

220

235

4×19

3"

Ø152.5

Ø190

280

270

4×19

4"

Ø190.5

Ø229

325

275

8×19

6"

Ø241.5

Ø279

425

290

8×22

8"

Ø298.5

Ø343

495

305

8×22

10"

Ø362

Ø406

595

320

12×25

12"

Ø432

Ø483

655

405

12×25
