产品概述零件材质性能规范产品尺寸技术规范

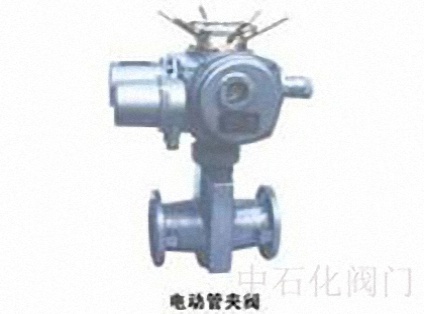

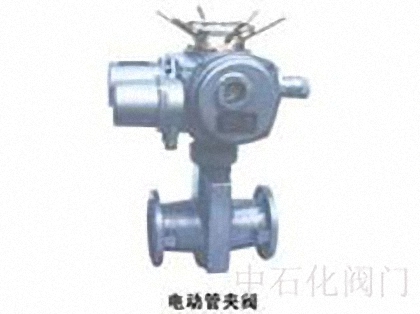

电动管夹阀是在手动管夹阀基础，安装电动驱动装置组合而成，由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成，是一种具有防腐蚀性能的新型阀，广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

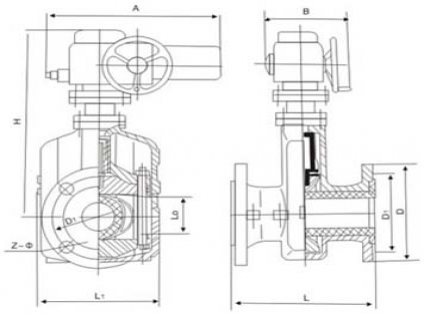

通径	公称压力	工作压力	L	L1	L0	D	D1	Z-Φ	H	电动装置型号	A	B	D0	kw
(DN)	（MPa）	（MPa）	L	L1	L0	D	D1	Z-Φ	H	电动装置型号	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12	18
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25	71
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37	80
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75	92.9
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75	101
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1	265
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）
