产品概述零件材质性能规范产品尺寸技术规范

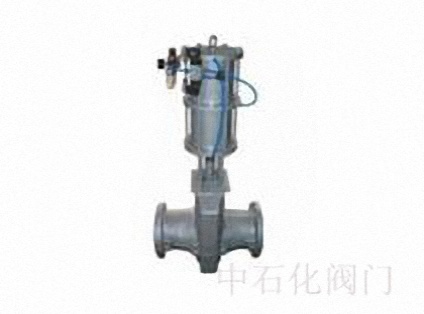

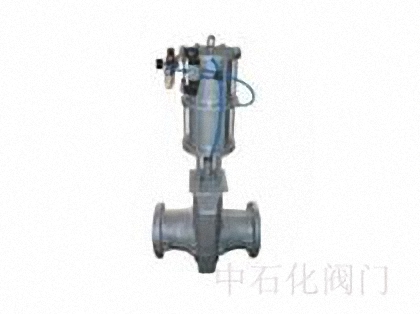

气动管夹阀是为了满足客户特殊工况要求在手动管夹阀基础上改进的新型阀门，由上下铸铁、铸钢阀体、橡胶管套、大小阀杆、闸板、上下导柱、气动装置等零件组成，也可根据需要选择驱动装置。气动管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢、不锈钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

适用温度	使用介质
≤85℃	矿浆、磨料、干湿型粉尘类

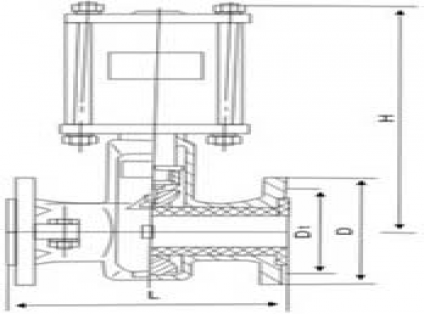

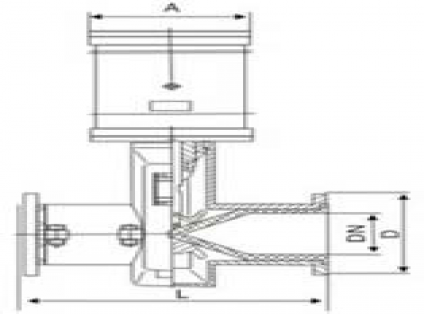

公称通径	主要连接尺寸及外型尺寸 Main outline dimensionsconnection dimensions						重量KG
公称通径	L	D	D1	D2	b	Z-Ø	重量KG
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80
